空冷式冷凝器可分為空氣受追運動和空氣自由運動的兩種。前者主要用于制冷量小于60kW的中小型氟利昂機組}后者主要用作300L。以下家用冰箱的冷凝器。近年來對于缺水地區，有的大容量制冷壓縮機組也有采用空冷式冷凝器的。

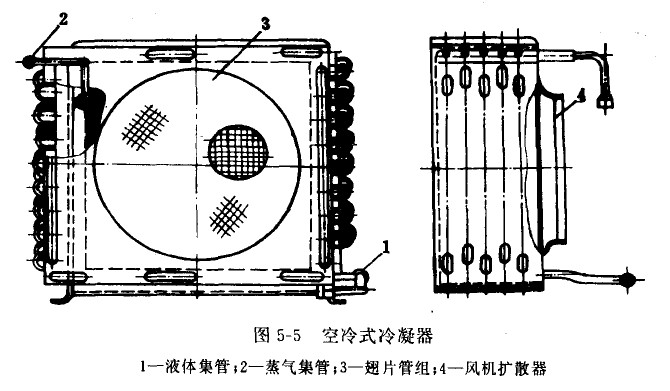

受迫運動的空冷式冷凝器又稱為風冷式冷凝器，冷卻管一般制成套片管式，典型結構如圖5-5所示。氟利昂在管內冷凝，冷卻空氣橫向流過翅片管，迎面風速約2.5～3.5m/s。翅片管用外徑10～16mm的銅管外套鋁片。管組通常由直管或者U形管組成，并利用彎頭通過銅焊或銀焊連接起來。紫銅管與鋁翅片間的良好接觸是甩鋼球脹管或液壓脹管來保證。鋼球直徑大約比紫銅管內徑大o．5mm。各分路蛇形管間的連接較多地采用集管并聯的形式，即制冷荊蒸氣從上部的分配集管進入每根蛇形管，冷凝后的液體沿蛇管流下，經液體集管流出。這種冷凝器的傳熱系數約為25～50W/(m2．K)，平均傳熱溫差Atm=10～15℃，冷凝溫度t≈外氣溫度+15℃，空氣進出口溫差為8～10℃，冷凝器沿著空氣流動方向的管排數約4～6排。這種冷凝器必須使用風機．要消耗一定的電能。

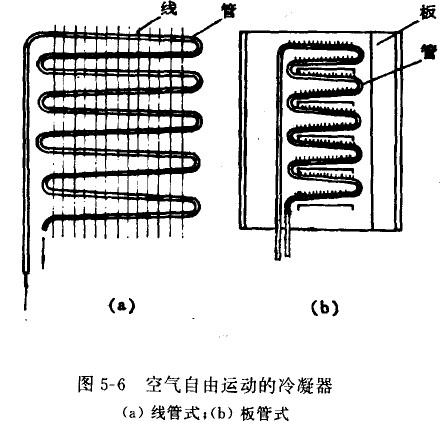

空氣自由運動的冷凝器有線管式和板管式兩種。線管式冷凝器如圖5-6(a)所示，它由兩面焊有鋼絲的蛇形管組成，鋼絲與管子互成垂直，并點焊到管壁上、鋼絲直徑為1～2.5mm，相鄰兩鋼絲聞的距離為6～lOmm。冷凝管用的+5～7mm紫銅管，管間距為40--60mm。板管式冷凝器如圖5-6(b)所示，它由蛇形管和整塊金屬板組成，兩者電焊或釬焊在一起。在金屬板上有時還開有條縫以便加熱后的空氣逸出，以增加傳熱管表面與空氣間的傳熱溫差。這種冷凝器的傳熱系數較低，一般為9～16W/(mz．K)。
