排管式蒸發器

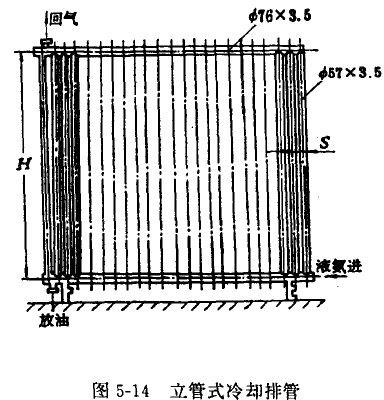

排管式蒸發器（又稱為冷卻盤管）是指管外以自由運動冷卻空氣的蒸發器。它主要用于各種冰箱、低溫試驗箱及冷庫的冷藏庫房中，其結構形式有立管式、水平管式及蛇形管式等多種。圖5-14是一種立管式冷卻排管，它是由+57mm×3.5mm或+38mm×3．Omm無縫鋼管（光管）制成，沿墻壁安裝。氨液由下橫管進入，氮?dú)庥缮蠙M管引出。這種排管的優點是捧氣排油方便。缺點是存氨量多，由于氨液柱高度的影響使排管下部蒸發溫度增高，傳熱溫差減小。所以這種排管不宜使用在-40℃以下的冷庫。

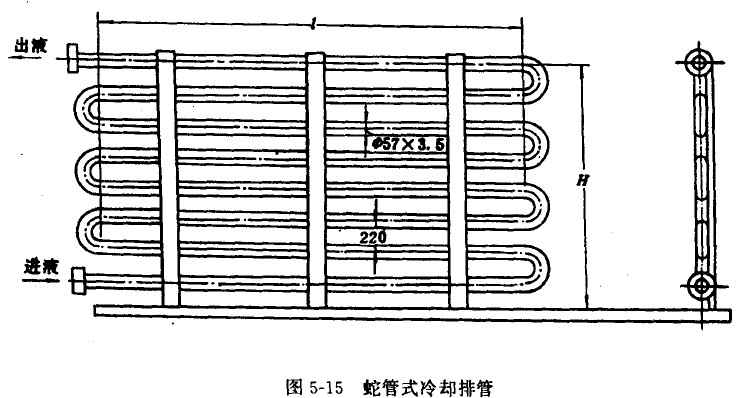

蛇管式冷卻排管可分為光管和翅片管兩種。光管式常采用+57mm×3.5mm或+38mm×3.0mm的無縫鋼管或+16mm×1．Omm的紫銅管制成。翅片管式常用繞片管制成。這種排管如圖5-15所示。它可用氨或氟利昂作為制冷荊，它的優點是存液量少，僅為其排管內容積的40%左右。它的主要缺點是制冷劑的流動阻力較大。
冷卻排管是靠自然對流和輻射傳熱的，因此排管不可太靠近墻壁或頂部。在排管外面裝一擋板，可以咯有提高空氣的自然對流強度和傳熱系數。
沿墻壁安裝的冷卻排管，氟利昂制冷荊可以從下部供液，也可從上部供液，但蒸發管的最后一排墻排管應設計成上都供液方式，以利回油。
