套管式冷凝器

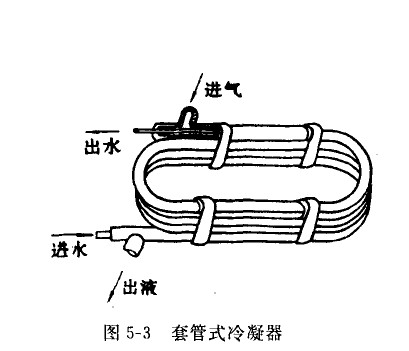

圖5-3是氟利昂套管式冷凝器，它是由兩種直徑不同的無縫鋼管和紫銅管套在一起，盤成長圓形或圓形的一種冷凝器。氟利昂蒸氣在套管空間內冷凝，冷凝液從下面流出。冷卻水在內管中自下而上流動，與氟利昂蒸氣的流向相反。冷卻水流速在1-2m/s之間。

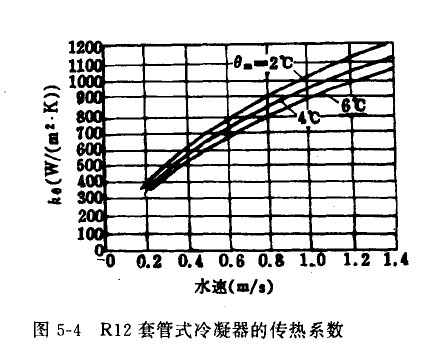

由于水在管內流程較長，因而進出口溫差較大，約在8-10℃之間。圖5-4是R12套管式冷凝器中冷凝時的傳熱系數。圖中口。是對數傳熱溫差。
