專設熱水回路的直燃型冷熱水機組

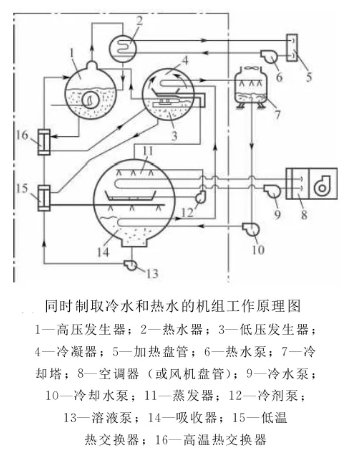

下圖為同時制取冷水和熱水的機組工作原理圖：
高壓發生器流出的冷劑蒸汽分成二路:一路用于制冷水，其工作原理與上述機組
相同，另一路用于制熱水，在熱水器管簇上冷凝放熱，管內的熱水被加熱而升
溫。
在機組中，熱水器中流出的冷劑水不是返回高壓發生器稀釋溶液，而是進人冷
凝器用于制冷。這樣，就可減小高壓發生器的容量和能耗。

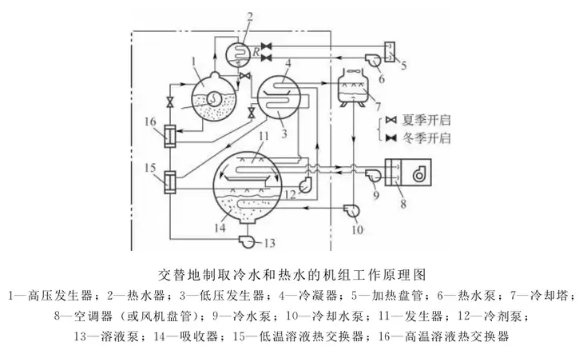

下圖為交替地制取冷水和熱水的機組工作原理圖：
制冷水時，其工作原理與上述機組相同，制熱水時，高壓發生器和熱水回路投

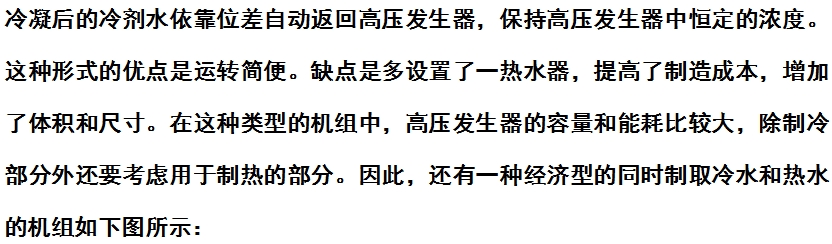

入工作，機組的其他部分則停止工作。熱水器內冷凝后的冷劑水依靠位差自動
返回高壓發生器，保持高壓發生器中恒定的濃度。
