直燃型溴化鋰機組的結構組成-2

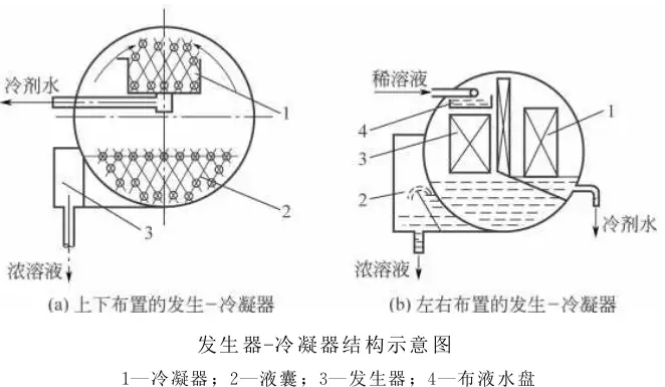

(3)冷凝器
冷凝器是為冷凝冷劑蒸汽的設備，如下圖：
通常為管殼式結構，管內走冷卻水，冷劑蒸汽走管外表面凝結。水源貧乏的地
區，也可采用風冷式冷凝器，此時冷劑蒸汽走管內，管外為空氣冷卻。冷凝器
的傳熱系數較低，凝結一定量的蒸汽需要較大的冷卻面積。管殼式冷凝器的傳
熱管，一般是光管，風冷式冷凝器一般采用翅片管。

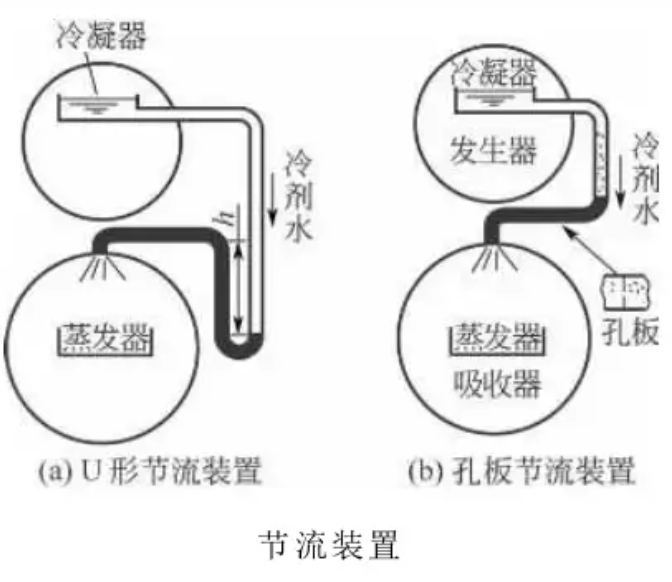

(5)節流裝置
冷凝器與蒸發器之間存在壓差和位差，冷凝器中的冷劑水在進入蒸發器前必須

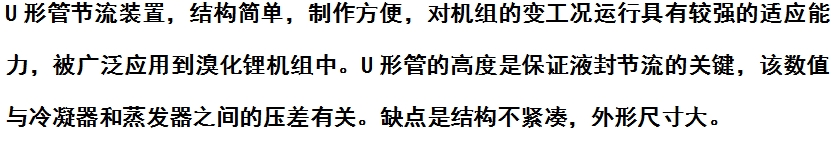

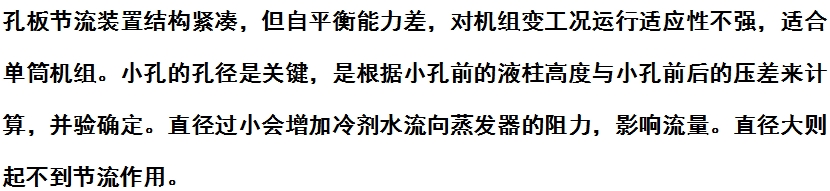

進行節流，常用的節流裝置有U形管節流裝置和孔板節流裝置，如下圖：
(6)溶液熱換熱器

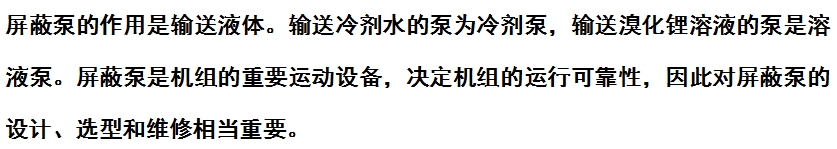

(7)屏蔽泵

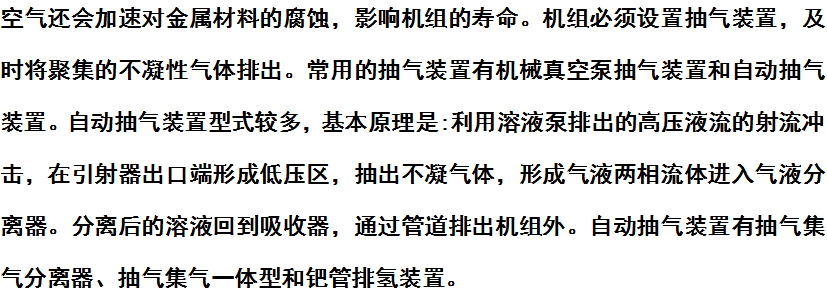

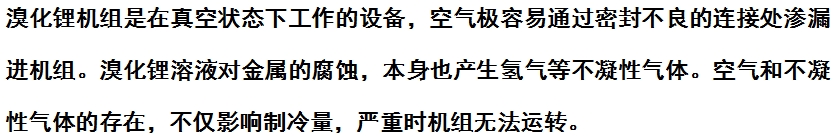

(8)自動抽氣裝置

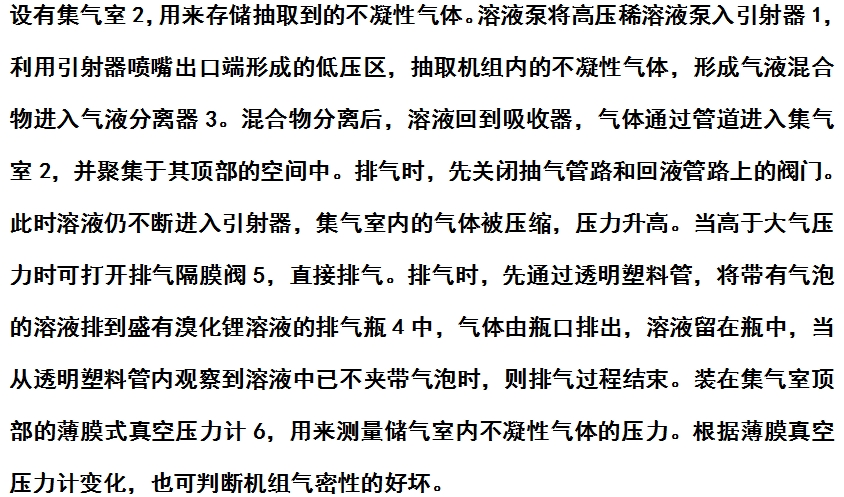

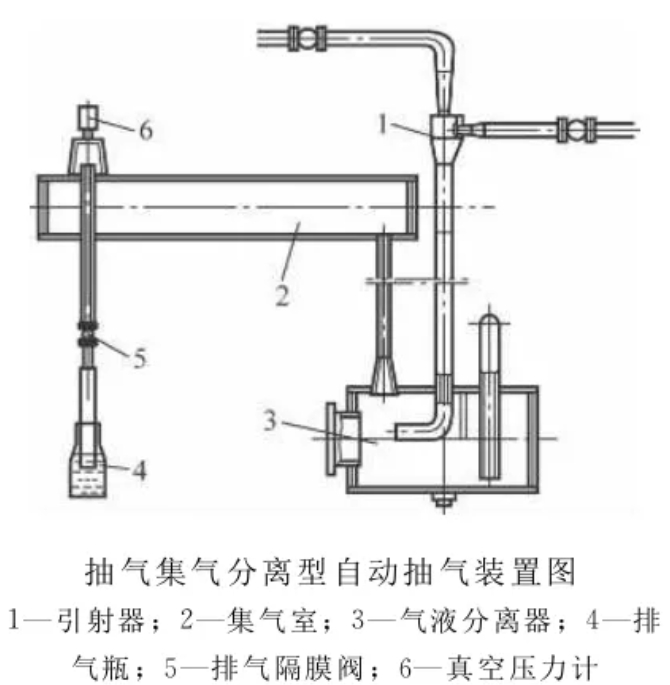

下圖是一種抽氣集氣分離型自動抽氣裝置：

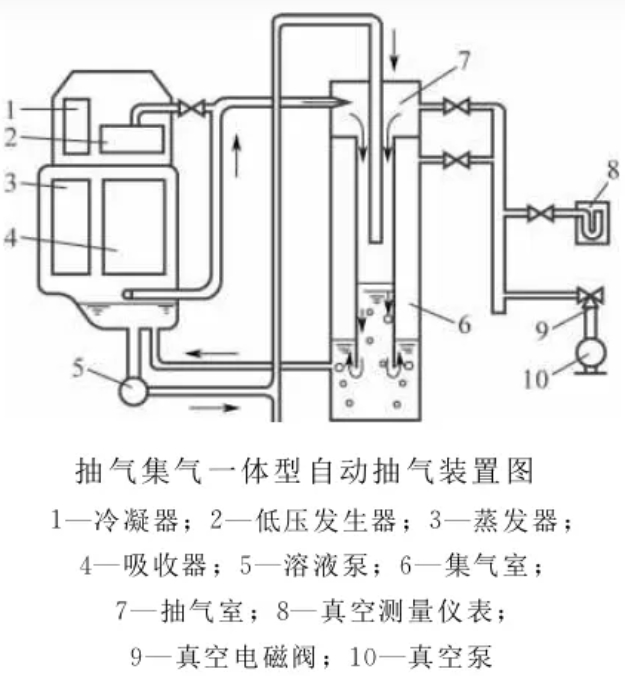

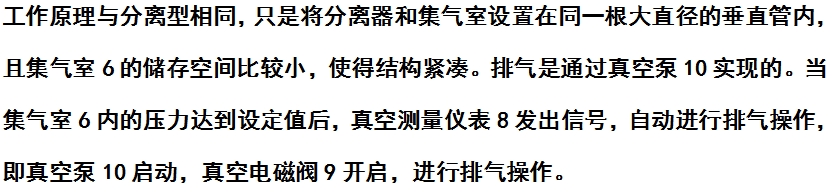

下圖是一種抽氣集氣一體型自動抽氣裝置：

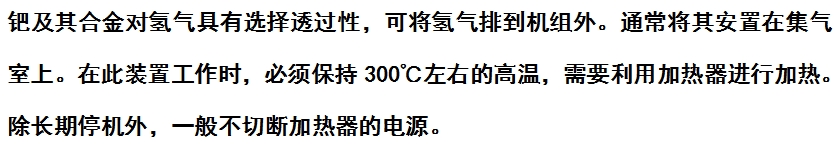

當機組的氣密性較好，產生的氫氣是不凝性氣體的主要來源。為了排除氫氣，
設置了鈀管排氫裝置，如下圖：
