污水源熱泵空調系統
污水源熱泵系統可分為兩類：(1)以未處理污水為熱源；(2)以二級出水或中水為熱源。
(1)以未處理污水為熱源的熱泵系統
以未處理污水作為熱源的熱泵系統，可以設置在污水泵站附近，就近輸送給附近的熱用戶。因污水未經處理，含有大量雜質，需設置水處理裝置。另外，為避免污水剮蒸發器的腐蝕，在污水水源與蒸發器之間增加換熱設備。
(2)以二級出水或中水為熱源的熱泵系統

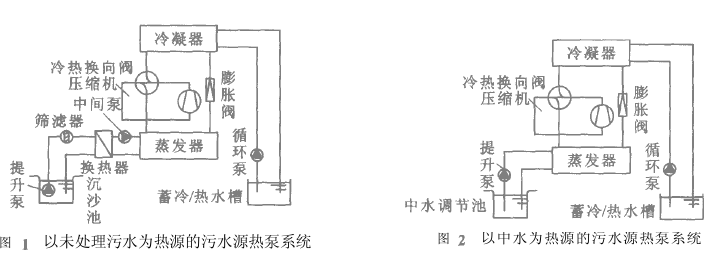

以二級出水或中水為熱源的熱泵系統，就是以處理過后的水作為熱泵熱源，水質較好，系統相對簡單。但是，由于污水處理廠一般位于市區邊緣，距熱用戶距離較遠，若熱泵站設在污水處理廠內，則供熱管線較長，熱損失較大。若城市中建有中水系統，則可利用中水管網作為熱泵熱源，采用相對分散的熱泵系統供熱，提取熱量后中水還可繼續使用。圖2為以中水為熱源的污水源熱泵系統流程圖。與圖1相比，沒有篩濾器、換熱器和中間泵。
