離心式制冷壓縮機的特性
離心式壓縮機的特性是指在一定的進口壓力下，輸氣量、功率、效率與排出壓力之間的關系，并指明了在這種壓力下的穩定工作范圍。下面借助一個級的特性曲線進行簡單地分析。

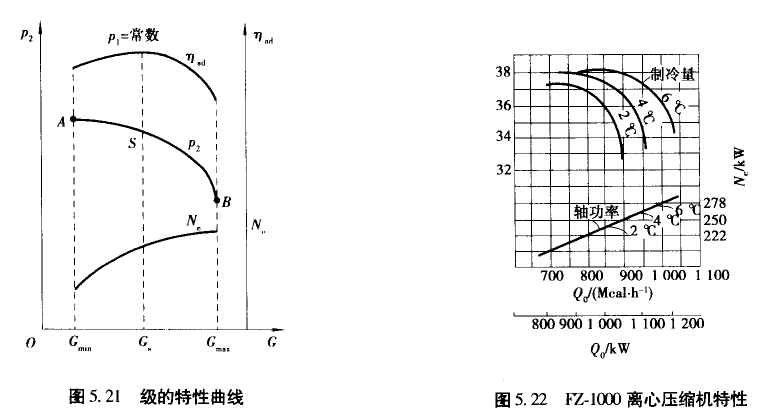

如圖5.21所示，S點為設計點，所對應的工況為設計工況。由流量-效率曲線可見，在設計工況附近，級的效率較高；偏離越遠，效率降低越多。圖中的流量-排出壓力曲線表達了級的出口壓力與輸氣量之間的關系。B點為該進口壓力下的最大流量點。當流量達到這一數值時，葉輪中葉片進口截面上的氣流速度將接近或到達聲速，流動損失很大，氣體所得到的能量頭用以克服這些阻力損失，流量不可能再增加，通常將此點稱為滯止工況。圖中A點為喘振點，其對應的工況為喘振工況，此時的流量為進口壓力下級的最小流量，當流量低于這一數值時，由于供氣量減少，而制冷劑通過葉輪流道的損失增大到一定的程度，有效能量頭將不斷下降，使得葉輪不能正常排氣致使排氣壓力陡然下降。這樣，葉輪以后的高壓部位的氣體將倒流回來。當?shù)沽鞯臍怏w補充了葉輪中的氣量時，葉輪又開始工作，將氣體排出。爾后供氣量仍然不足，排氣壓力又會下降，又出現倒流，這樣劇期性重復進行，使壓縮機產生劇烈的振動和噪聲而不能正常工作，這種現象稱為喘振現象。因此，運轉過程中應極力避免喘振的發生。喘振工況A和滯止工況B之間即為級的穩定工作范圍。性能良好的壓縮機級應有較寬的穩定工作范圍。
離心式制冷壓縮機的特性曲線一般用制冷量Q0作橫坐標，用冷凝溫度（或冷凝壓力）作縱坐標，也有用溫差作縱坐標，圖5.22為國產1200 kW空調用離心式制冷壓縮機特性曲線。
