空調系統簡單調節系統—溫度調節系統
1．加熱系統
1)熱水加熱器的調節

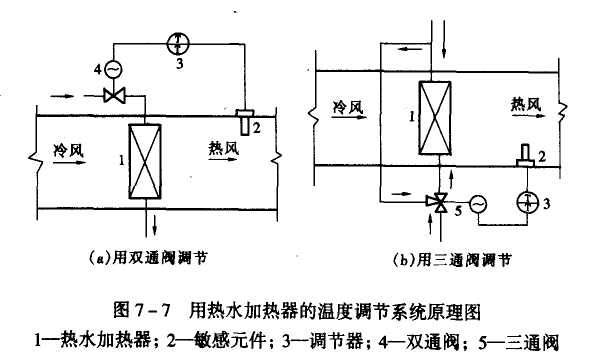

為了使熱水加熱器后的風溫恒定，可以用如圖7-7所示的調節系統來實現。圖7-7a中用雙通閥來調節，圖7-7b中用三通閥來調節。當雙通閥4改變熱水流量的同時，將使供水干管的總流量發生變化，導致干管的靜壓也發生變化，會影響同一水路系統內其他熱水加熱器的正常工作，這是該種調節方法的缺點。為了克服這個缺點，可以通過壓力調節器來保持水路系統的靜壓恒定。但更常用的方法是用三通閥來代替雙通閥，使得一部分熱水通過加熱器，另一部分熱水通過旁通管。通過改變這兩部分水流量的比例，來適應負荷的需求，這種方法能保持供水干管的總流量不變，因而使供水干管上的靜壓穩定，但不利于節能。
對熱水加熱器的控制，采用比例調節或比例積分調節，均可獲得較好的調節效果。
2)蒸汽加熱器的調節
根據調節閥安裝位置的不同，有兩種控制方案：

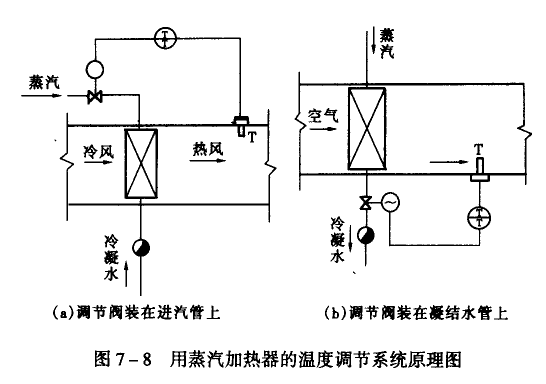

第一方案如圖7-8a所示，是將調節閥裝在蒸汽加熱器的進汽管上。應用這種方法加熱器的慣性較小，反映比較靈敏，但由于疏水器要求有一定的背壓，當閥門開度較小時，疏水器將間歇排水，容易產生振蕩。因此，可采用第二種方案即將調節閥裝在冷凝水管上，如圖7-8b所示。
這種方法實際上是通過改變加熱器的傳熱面積進行調節的。應用這種方法疏水器可連續水，不會產生振蕩。但加熱器的慣性大，不夠靈敏。對蒸汽加熱器的控制通常也采用比例調節比例積分調節。
3)預熱器的控制
在嚴寒地區為了預熱新風，設置新風預熱器。預熱器的控制有閉環調節和開環調節控制兩種方案。

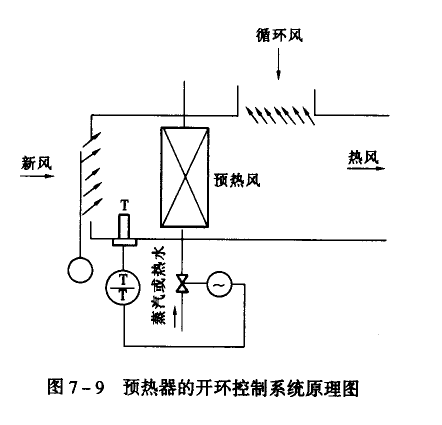

如系統是閉環調節，則溫度敏感元件設在預熱器后面，通過調節預熱器的加熱量，來自動維持預熱器后的風溫恒定，由于設置了預熱器，使第一次加熱器的加熱量減少。如果第一次加熱器是利用位式或比例調節器控制，則由于加熱器容量的減少，可以提高調節品質。同時，由于對預熱器后空氣溫度的控制，也可以減少由于室外新風溫度變化對調節品質的影響。預熱器的開環控制系統，如圖7-9所示。由于直接利用室外空氣溫度作為控制信號，所以在預熱器后風溫還未發生顯著的變化之前，就提前對預熱器施加調節作用，因此，這種系統屬于前饋調節系統。
為了防止預熱器凍結，在預熱器前設一電動風門，當風機開動時通過電磁鐵把風門打開；而在送風機停止運行時，由機械彈簧將風門自動的關閉。
2．冷卻系統
在空調系統中，采用淋水室、水冷式表面冷卻器或直接蒸發式表面冷卻器等方法進行冷卻。
1)淋水窒的調節

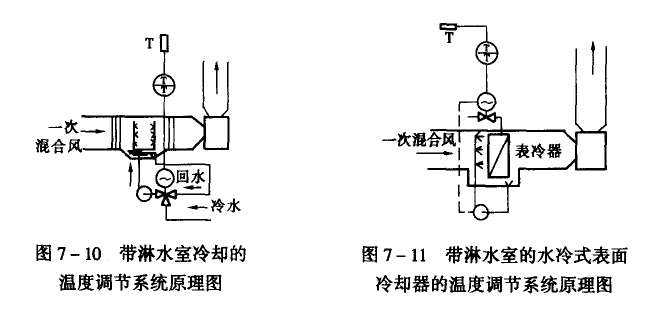

如圖7-10所示是帶淋水室冷卻的溫度調節系統。一般是采用調節冷水與回水的混合比例來改變淋水溫度的方法使空氣冷卻的。通常采用比例調節或比例積分調節，一般不使用雙位調節。
2)水冷式表面冷卻器的調節
對表面冷卻器的調節通過雙通閥或三通閥調節進入表面冷卻器的冷水量來實現。一般采用比例調節或比例積分調節，也可采用雙位調節。
帶淋水的水冷式表面冷卻器可采用比例調節，如圖7-11所示。當冷水閥一旦開足，就自動啟動水泵進行淋水。如果采用雙位調節，則使冷水閥門和噴淋水泵一齊動作。使循環水在表冷器上噴霧，可提高表冷器的熱交換效率。
3)制冷壓縮機的控制

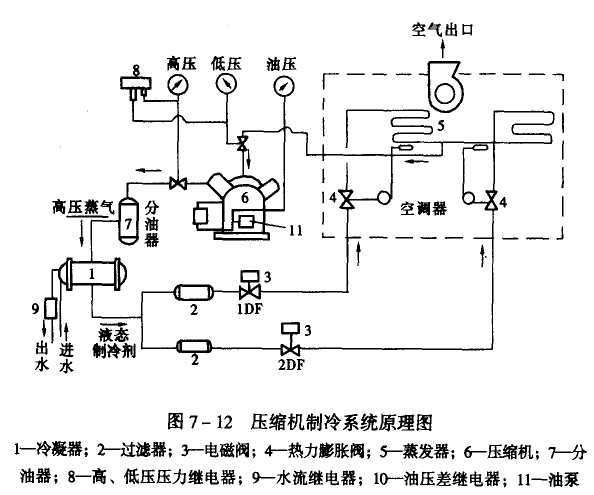

直接蒸發式表冷器的控制常常與制冷壓縮機的控制有關。為了說明制冷壓縮機的控制原理，先介紹一下制冷系統的工作過程，如圖7-12所示是壓縮機制冷系統圖。
液態制冷劑從冷凝器1出來經過濾器2、電磁閥3流入熱力膨脹閥4被節流降壓為低壓液體而進入蒸發器5，吸收管外空氣的熱量而蒸發成低壓蒸氣，同時使空氣得到冷卻。然后低壓蒸氣被吸入壓縮機6并被壓縮成高壓蒸氣，經分油器7后進入冷凝器，放熱后冷凝成高壓液體，從而完成一個循環。
對制冷壓縮機的控制方法有三種：①控制制冷壓縮機的啟、停；②控制蒸發器的蒸發面積；③控制壓縮機的工作缸數。
制冷壓縮機的啟、?？刂七m合于小容量壓縮機，使用位式調節器控制，這種方法簡單，但控制精度不高。
控制蒸發器的蒸發面積，是利用兩位或三位調節器，通過高、低壓壓力繼電器8，實現高低壓保護，當高壓過高或過低時，立即動作，切斷壓縮機電源；通過水流繼電器9實現斷水保護；通過油壓差繼電器10實現油壓保護，當油泵11出口壓力與曲軸箱油壓之差減小到某一給定值時，使壓縮機停止工作。此外，還有冷凍水低溫保護等。
