蒸汽供暖—供暖系統末端設備（2）
輻射供暖是指提升維護結構內表面中一個或多個表面的溫度，形成熱輻射面，依靠輻射面與人體、家具及維護結構其余表面的輻射熱交換進行供暖的技術方法。輻射面可以在維護結構中埋入（設置）熱媒管路或通道來實現，也可在天花板或墻體淺表面加設輻射板來實現。這種技術方法中，能量的交換主要依靠各輻射表面的溫差所形成的輻射熱。其換熱量占總熱交換量的50%以上。
1.熱水輻射供暖的分類
通常輻射面溫度大于150℃時，稱為高溫輻射供暖；輻射面溫度小于150℃時，稱為中、低溫輻射供暖。輻射面可以是地板、頂板或墻面，還可以是單獨制作的輻射板等。因此系統按不同的輻射面位置，又可分為頂板輻射供暖、地板輻射供暖。一般墻體輻射供暖只作為供暖的輔助措施，不單獨列入分類范圍，其主要是在房間負荷過大、僅依靠單面輻射不能滿足要求時采用。這些類型中，以水媒作為媒體的低溫地板輻射供暖的應用最為普遍。
2.熱水輻射供暖
低溫地板輻射供暖的特點
(1)舒適衛生
它的舒適在于解決了“寒從腳下起”的問題，從地面到屋頂，房間的溫度遞減，滿足了人體足暖頭涼的特點。而它的衛生是指：由于整個地面是散熱面，房間的各處溫度是均勻的，不會導致室內空氣流動而引起塵埃飛揚，污染室內空氣。
(2)高效節能、運行費用低
由于換熱采用的是輻射換熱，所以較對流換熱強烈。散發的熱量集中在人體的有效部位，如足部、膝關節等部位，這樣它的熱效率相對較高。由于地暖所需的熱媒溫度在60℃以下，熱媒為低溫傳送，熱損失比高溫傳送小。 ”
(3)熱穩定性好
因為地暖的工作原理是管道中的熱水首先加熱混凝土層，通過地面輻射熱量來達到供暖的目的，因此，被加熱的混凝土本身是一個蓄熱層，假如供暖設備發生故障或停電導致停暖后，混凝土自身儲存的熱量可以在一段時間內維持房間的溫度。
(4)壽命長、安全可靠
低溫地板供暖的使用壽命在50年以上，比散熱器供暖的使用壽命長。
(5)不占用使用空間，但會影響房間的凈高
低溫地板輻射供暖的結構及工作原理

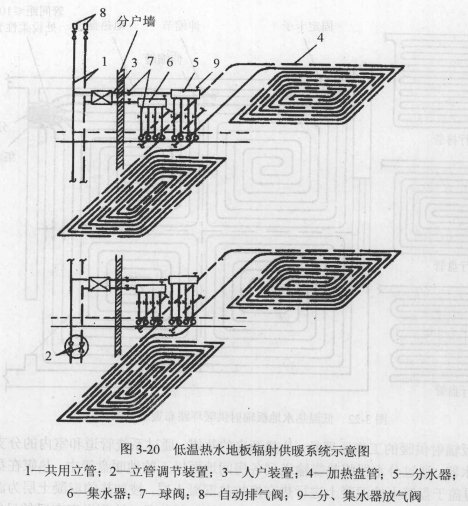

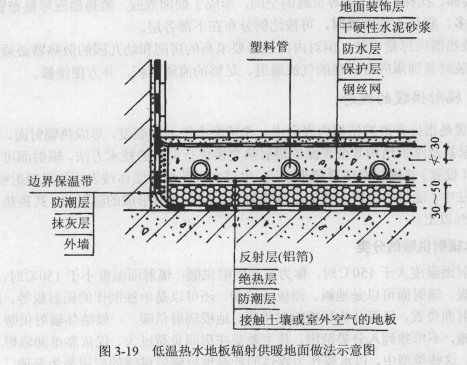

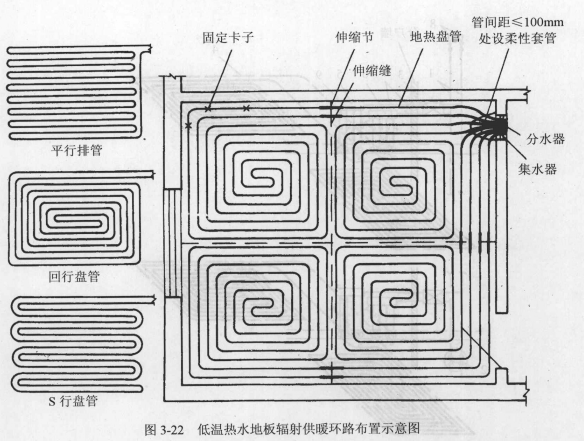

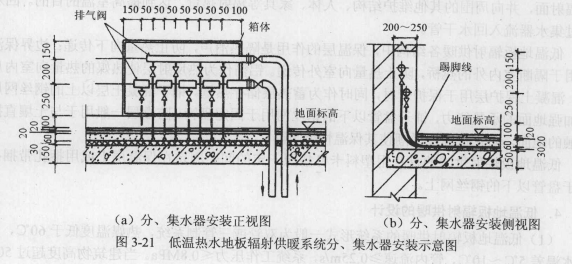

低溫地板輻射供暖的結構如圖3-19所示，系統如圖3-20所示，與系統的連接如圖3-21所示，地面盤管形式如圖3-22所示。
低溫地板輻射供暖的工作原理是：從熱源來的熱媒，通過系統管道和室內的分支管路進入地暖的分水器，通過分水器將熱媒輸送到各房間地面以下的地暖盤管中，熱媒在盤管中流動，同時和覆蓋于盤管上的混凝土進行熱交換加熱混凝土層，被加熱的混凝土層為溫度較高的輻射面，并向周圍的其他維護結構、人體、家具等輻射熱量，達到提高室溫的目的?；厮ㄟ^集水器流入回水干管。
低溫地板輻射供暖各結構中，保溫層的作用是隔熱消聲，防止熱量向下傳遞；邊界保溫層用于隔斷室內外的熱橋，防止熱量向室外傳遞。鋁箔作為熱反射層使熱媒的熱量向室內反射?；炷帘Ｗo層用于保護管材，同時作為蓄熱層儲存熱量。鋪于混凝土層以上的鋼絲網用于加強地面的承載能力，鋪于盤管以下的鋼絲網用于固定盤管。防潮層一般用于與土壤直接接觸的地面，防止保溫層受潮使其保溫性能下降。
低溫地板輻射供暖的盤管用塑料卡釘按照一定的間距固定在保溫層上或用捆扎帶捆扎鋪于盤管以下的鋼絲網上。
