溴化鋰冷水機組設備：熱力膨脹閥的安全使用
氟利昂系統一般都用熱力膨脹閥來調節制冷劑流量，對于氨制冷系統也可以使用，但在結構材料中不能使用有色金屬。
1.熱力膨脹閾的作用
(l)它使液體制冷劑起到等焓節流作用。
(2)調節蒸發器制冷劑的液體循環量，適應負荷變化的需要。
(3)感溫包控制蒸發器出口的過熱度，防止出現液擊現象。
(4)通過調節閥孔的開度來調節供液量，適用于沒有液面的蒸發器，如干式、蛇管式蒸發器等等，它可以在相當大的范圍內調節制冷劑的流量，保證有效地利用蒸發器絕大部分的換熱面積。
2．按結構分類及工作原理
根據熱力膨脹閥結構的不同，可分為內平衡式和外平衡式兩種。
(1)內平衡式熱力膨脹閥

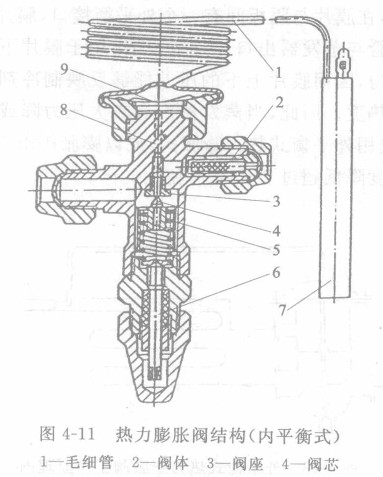

1)結構(圖4-11)它是由感溫包、毛細管、閥座、閥桿、膜片，傳動桿及調節機構等組成；膜片與毛細管之間的空間稱為動力室。膜片、毛細管、感溫包和動力室組成一個密封的系統，稱為感應機構。在感應機構內灌注了感溫劑。

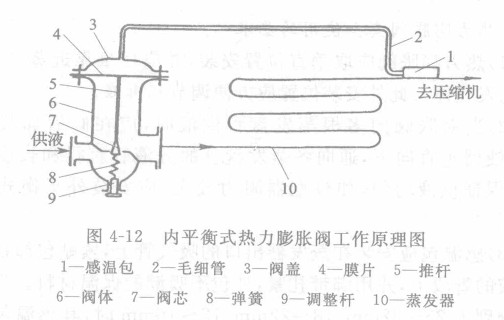

2)工作原理(圖4-12)。感溫包感受蒸發器出口端過熱度的變化，使感溫系統內感溫劑產生壓力變化，并作用于傳動膜片上，促使膜片形成上下移動，再通過傳動片將此力傳遞給推桿，從而推動閥芯（閥針）上下移動，使閥門開大或關閉起到自動節流作用。
(2)外平衡式熱力膨脹閥

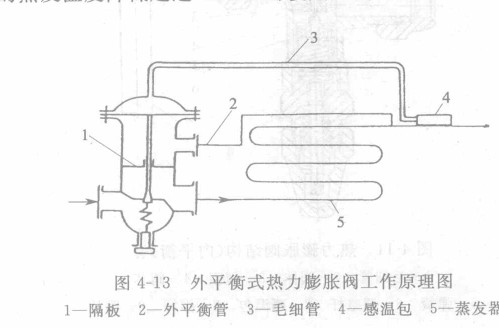

其工作原理如圖4-13所示在蒸發器阻力較大時，可選用此閥。它與內平衡熱力膨脹閥不同之處是，在膜片下設有隔板與閥的進口隔開，在膜片與隔板間有一個外平衡接口，膜片下部空間通過一根毛細管與蒸發器出口相連，這樣作用于膜片下的壓力是蒸發器出口壓力，因而膜片上下的壓差能夠反映制冷劑在蒸發器出口的實際過熱度因此，當蒸發器內有較大壓力降或蒸發器管路較長時，可選用外平衡式熱力膨脹閥，或以膨脹閥出口至蒸發器出口的蒸發溫度降低超過2～3℃時使用此閥。
3．熱力膨脹閥安全使用的要求
(1)熱力膨脹閥應取垂直位置安裝，并應盡量靠近蒸發器，以減少閃發氣體。此外安裝位置應方便調節和拆修。
(2)當膨脹閥向多根蒸發盤管供液時，應在閥后加裝分液器，分液器垂直向下，通向各蒸發盤管的分液管直徑和長度應相等，以保證供液均勻，如分配器阻力較大，應安裝外平衡式熱力膨脹閥。
(3)感溫包應安裝在蒸發器出口的吸氣管上，緊貼包纏在水平無積液的管段上，并用綁帶扎緊，外包不吸潮的保溫材料。當回氣管徑分別為25～32mm、l8～22mm、12～16mm時，其感溫包應分別在離管中心水平線O°30°60°的位置處。感溫包應避免熱風或熱輻射的干擾感溫包不應安裝在靠近管接頭、閥門或其他大的金屬部件處，以免造成反應滯后0感溫包也不能安裝在氣液熱交換器之后的回氣管上，它會使膨脹閥誤開過大。感溫包的管段上若有積油、積液，膨脹閥會出現不穩定工作狀態。因此，在回氣管需要上升時，應設回油彎，把感溫包裝在回油彎的上游。外平衡式熱力膨脹閥的外平衡管應裝在感溫包的下游，回油彎的上游，并從回氣管頂部引出。
(4)外平衡式熱力膨脹的外平衡管應添加閥門連接在距感溫包150～200mm處。當系統有多個膨脹閥時，外平衡管應接到各自蒸發器的出口。
