雙效溴化鋰制冷機工作原理

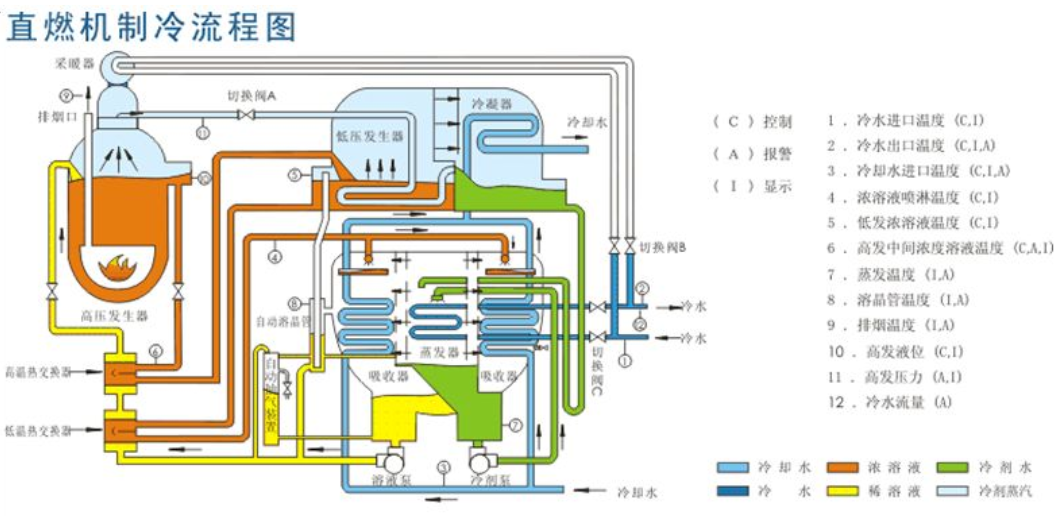

雙效溴化鋰制冷機,一般形式為三筒式。主要部件由：高壓發生器、低壓發生器、冷凝器、吸收器、蒸發器、高溫?fù)Q熱器、低溫?fù)Q熱器、冷凝水回?zé)崞鳌⒗鋭┧鋮s器及發生器泵、吸收器泵、蒸發器泵和電氣控制系統等組成。制冷原理為：吸收器中的稀溶液，由發生器泵分兩路輸送至高溫?fù)Q熱器和低溫?fù)Q熱器，進入高溫?fù)Q熱器的稀溶液被高壓發生器流出的高溫濃溶液加熱升溫后，進入高壓發生器。而進入低溫?fù)Q熱器的稀溶液，被從低壓發生器流出的濃溶液加熱升溫后，再經凝水回?zé)崞骼^續升溫，然后進入低壓發生器。
?
?
?
進入高壓發生器的稀溶液被工作蒸汽加熱，溶液沸騰，產生高溫冷劑蒸汽，導入低壓發生器，加熱低壓發生器中的稀溶液后，經節流進入冷凝器，被冷卻凝結為冷劑水。
?
?
?
進入低壓發生器的稀溶液被高壓發生器產生的高溫冷劑蒸汽所加熱，產生低溫冷劑蒸汽直接進入冷凝器，也被冷卻凝結為冷劑水。高、低壓發生器產生的冷劑水匯合于冷凝器集水盤中，混合后導入蒸發器中。
