二段式煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組附圖說明

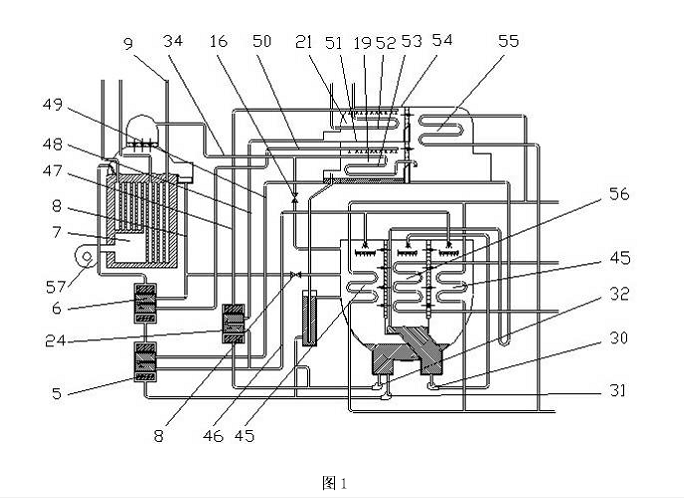

圖1為以往的煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組示意圖。

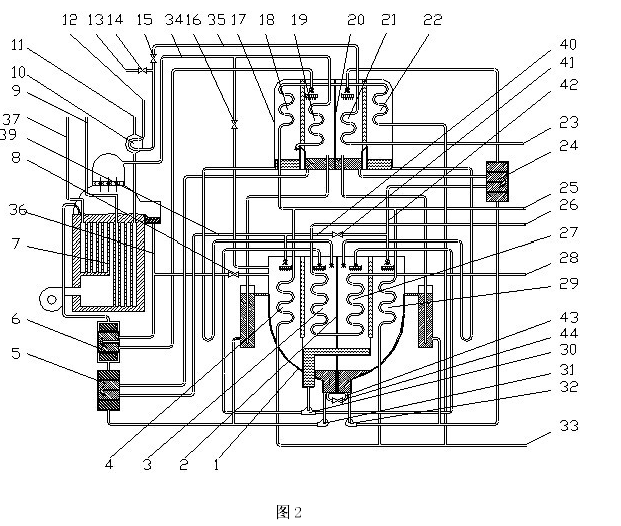

圖2為本發明二段式煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組實施例1示意圖。

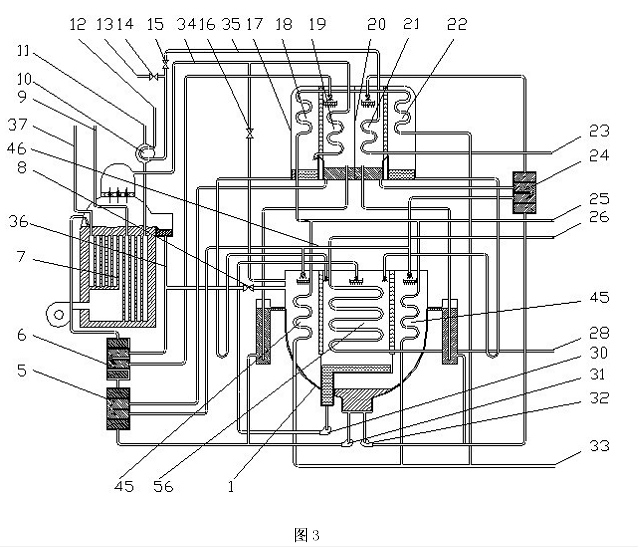

圖3為本發明二段式煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組實施例2示意圖。

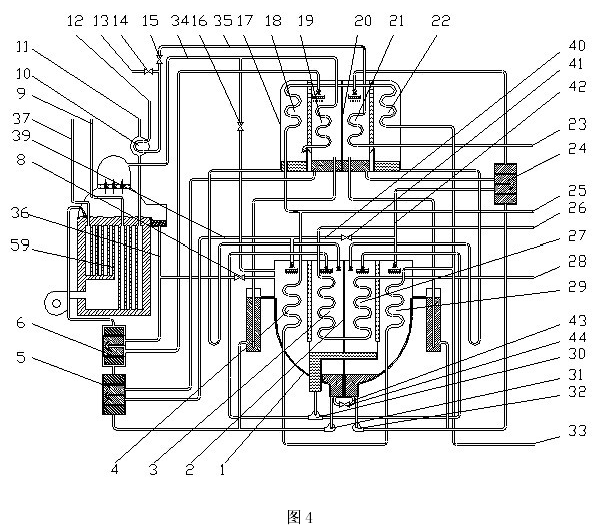

圖4為本發明二段式煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組實施例3示意圖。

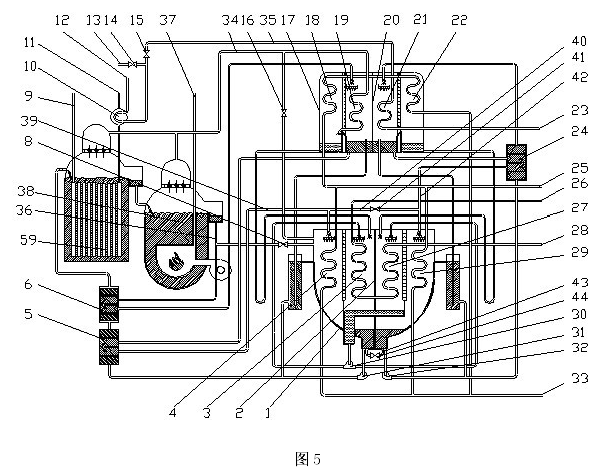

圖5為本發明二段式煙氣熱水補燃單雙效復合型溴化鋰吸收式制冷機組實施例4示意圖。
圖中附圖標記：
蒸發吸收器筒體1、蒸發吸收器分段隔板2、雙效蒸發器3、雙效吸收器4、低溫?zé)峤粨Q器5、高溫?zé)峤粨Q器6、煙氣補燃型高壓發生器7、溶液切換閥8、余熱煙氣進口管9、煙氣換熱器10、余熱煙氣出口管11、熱水進口管12、第一熱水出口管13、第一熱水切換閥14、第二熱水切換閥15、蒸汽切換閥16、低發冷凝器簡體17、雙效冷凝器18、蒸汽發生器19、低發冷凝器分段隔板20、熱水發生器21、單效冷凝器22、第二熱水出口管23、單效熱交換器24、冷卻水出口管25、冷（熱）水出口管26、單效蒸發器27、冷（熱）水進口管28、單效吸收器29、冷劑泵30、雙效溶液泵31、單效溶液泵32、冷卻水進口管33、冷劑蒸汽管34、熱水聯通管道35、高發出液管36、補燃煙氣出口管37、直燃高壓發生器38、雙效吸收器進液管39、濃溶液連通管40、濃溶液截止閥41、單效吸收器進液管42、稀溶液連通管43、稀溶液截止閥44、吸收器45、吸收器進液管46、熱水發生器進液管47、熱水發生器出液管48、蒸汽發生器出液管49、蒸汽發生器進液管50、分隔板51、熱水換熱管束52、蒸汽換熱管束53、筒體54、冷凝器55、蒸發器56、燃燒器57、煙汽型高壓發生器59。
