煙氣熱水單雙效復合型溴化鋰吸收式制冷機組發明內容
本發明的目的在于克服上述不足，提供一種能降低熱水單效循環的稀溶液濃度、降低余熱煙氣出口溫度的煙氣熱水單雙效復合型溴化鋰吸收式制冷機組。
本發明的目的是這樣實現的：一種煙氣熱水單雙效復合型溴化銼吸收式制冷機組，包括煙氣型高壓發生器、蒸發器、吸收器、蒸汽發生器、熱水發生器、冷凝器、熱交換器、溶液泵和冷劑泵，其特征在于：所述蒸發器包括單效蒸發器和雙效蒸發器，吸收器包括單效吸收器和雙效吸收器，單效蒸發器和單效吸收器設置在一個腔室內，雙效蒸發器和雙效吸收器設置在另一個腔室內，單效蒸發器和雙效蒸發器的冷水流程采用串聯流程，冷水從單效蒸發器進，從雙效蒸發器出。

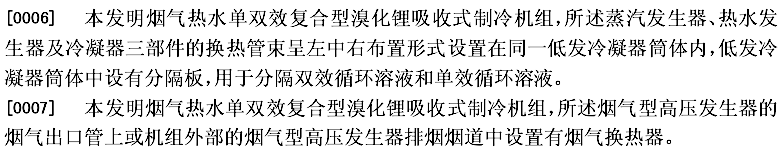

本發明煙氣熱水單雙效復合型溴化銼吸收式制冷機組，所述雙效蒸發器、雙效吸收器、單效蒸發器及單效吸收器四部件的換熱管束設置在同一蒸發吸收器筒體內。
