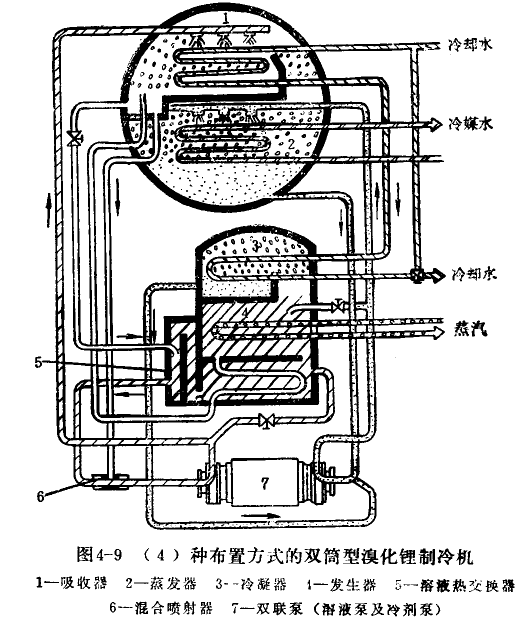

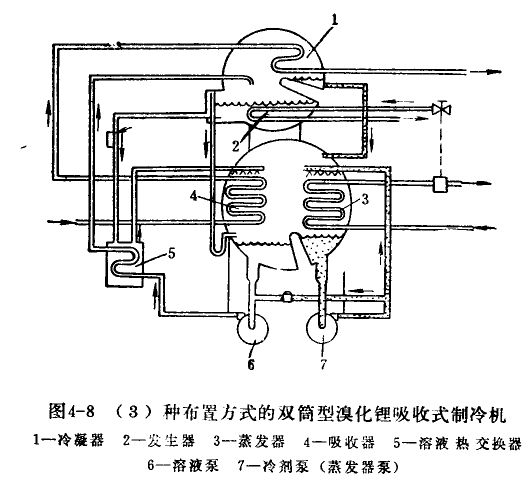

三筒型溴化鋰吸收式制冷機
圖4-3所示的三筒型溴化鋰吸收式制冷機是一制冷量為35萬kcal/h (407.05kW)的機組。上而并列兩筒，分別為發生器與冷凝器，下筒內置有蒸發器與吸收器。為了防止溴化鋰溶液液層因船舶傾斜、搖擺而進入冷凝器，發生器采用了噴淋式結構。蒸發的冷荊蒸汽順著噴淋溶液方向通向垂直通道，經擋液板及橋管進入冷凝器。汽流在向上流動的過程中，由于重力作用進一步分離液滴。擋液作用進一步分離液滴。擋液板做成單折或雙折人字形，安裝在垂直通道中，以取得更好的擋液效果。蒸發器擋液板則排列在蒸發器噴淋管的上方。
為使機組在船舶傾斜、搖擺時能正常工作，發生器設有兩只漏斗式液囊，濃溶液通過兩只液囊底部的出液口匯總后流出。冷凝器亦設有兩只漏斗式液囊，通過兩根U形管分別與蒸發器連接。蒸發器水盤則具有四個出液口，分別通向蒸發器液囊。
