滿溢式噴淋裝置的設計及改進
雖然蒸發器和吸收器的結構改進很重要，但只有噴淋裝置的同步配合才能達到最佳效果。在無泵的溴化鋰制冷系統中，噴淋壓差很小，且噴淋密度也很小。為了達到冷劑水和濃溶液一次噴淋就能完全蒸發和吸收，必須盡量使噴淋溶液噴的細而均勻。蒸發器要求的是提高換熱效果，而且冷劑水較溴化鋰純凈，因此采用較小孔徑的噴嘴。而吸收器則要求提高質交換效果，因此可以采用較大孔徑的通道，從而減緩噴射速度，增加液滴與冷劑蒸汽的接觸時間。

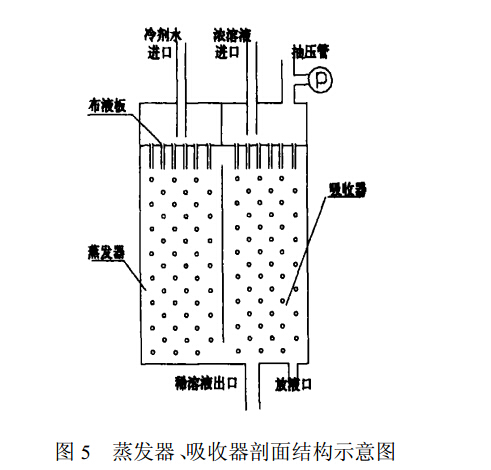

本試驗改進的滿溢式噴淋裝置如圖5所示。左邊為蒸發器布液板 ( 孔口為 11mm × 11mm ) ,右邊為吸收器布液板 ( 孔口為 13mm × 12mm ) 。在每個孔口中焊接 Φ 8mm 的不銹鋼管 ,鋼管長度為100mm 。 每個鋼管高出布液板表面 5mm, 垂直對準其下方的換熱管鋼管 ,與第一層換熱管的距離為20mm, 這樣就可以基本保證布液板將液體均勻地布置在換熱管上 , 并且減少了蒸發器 、 吸收器中橫向氣流對蒸發 、 吸收效果的影響 。
