空調用離心式制冷機組的結構型式分類
一、按機組的組合形式分類
機組總體有組裝型和分散型兩類。
1．組裝型

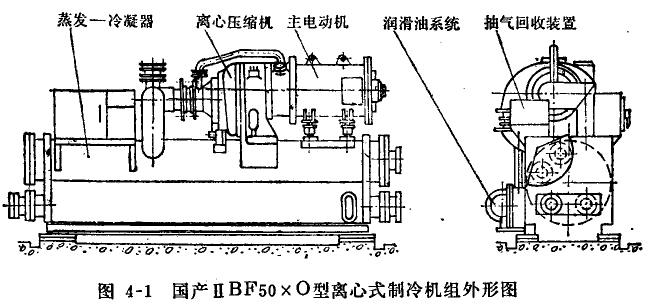

指機組備部件均在制造廠內組合成一整體，裝配在同一底座上面（圖4-1）
這樣使得機組結構緊湊、縮小占有的空間和面積、對基礎要求不高，給運輸、運行管理等帶來極大方便。
2．分?jǐn)?shù)型

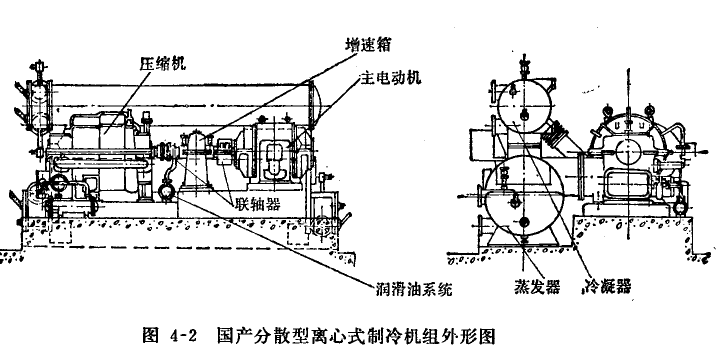

指機組各部件在使用現場分?jǐn)?shù)安裝，無共用底座（圖4-2）。
六十年代初期，世界上多采用這種型式。很顯然，其缺點是總體結構松散，占地面積大，維護管理亦欠方便。目前，在工業上和低溫工況的多級離心式制冷機產品中，仍然采用。
二、按機組系統與外界關系分類
分開啟型、半封閉型、全封閉型三類。或?qū)敕忾]型和壘封閉型統稱封閉型。這里是指離心式制冷壓縮機與主電動機的連接關系的分類。
1．開啟型
包括有增速裝置外裝式和主電動機外裝式兩種。
增速裝置外裝式，是指機組中的增速箱與壓縮機、主電動機各自分開，其間采用聯軸器連接。這種型式見于早期的分散型空調用離心式制冷機組中，如圖4-2所示外形圖。

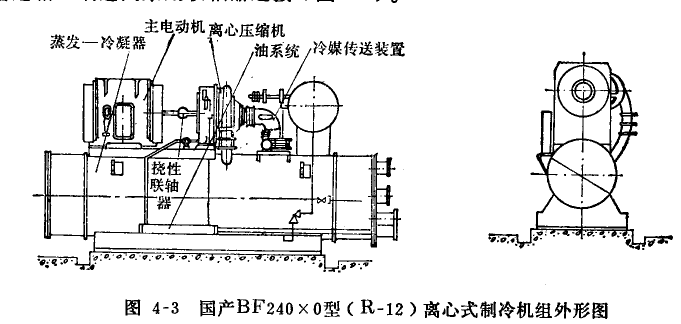

主電動機外裝式，是指機組中的離心式制冷壓縮機與增速箱裝在周一機殼內，主電動機與增速箱一端之聞采用聯軸器連接（圖4-3）。
在上述兩種開啟型機組中，主電動機與增速箱的裝拆、維修方便，但對各連接處的機械密封要求高，且加長了壓縮機的軸向尺寸，不利于機組的結構緊湊化。但目前多有采用。
2．半封閉型
包括有單級壓縮式和雙級壓縮式兩種。

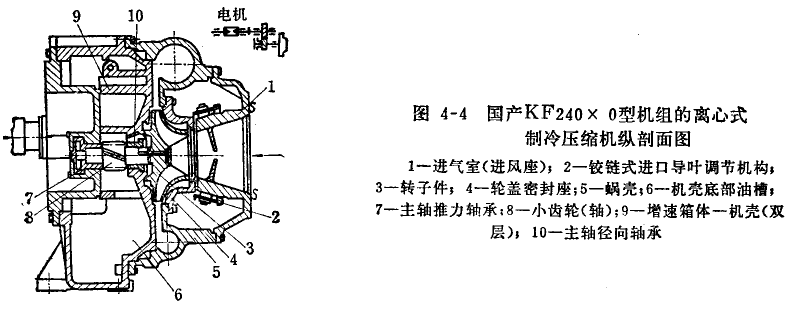

單級壓縮式是將單級離心式制冷壓縮機、增速裝置、主電動機裝在所聯接的封閉殼體之內(圖4-4)。
單級離心式制冷壓縮機的進、出口分別與蒸發器、冷凝器的頂部相通。對主電動機的冷卻方式，采用制冷劑直接噴射主電動機繞組而蒸發冷卻或主電動機的外殼裝以水套冷卻這樣兩種冷卻方式。

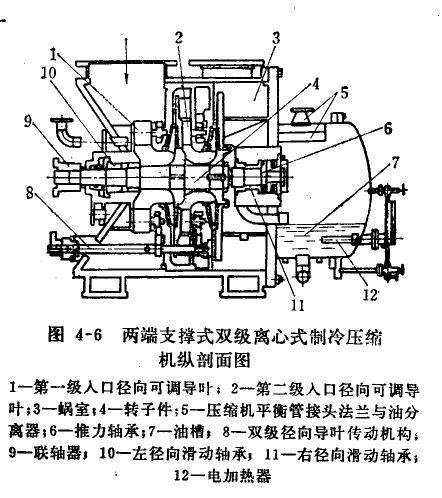

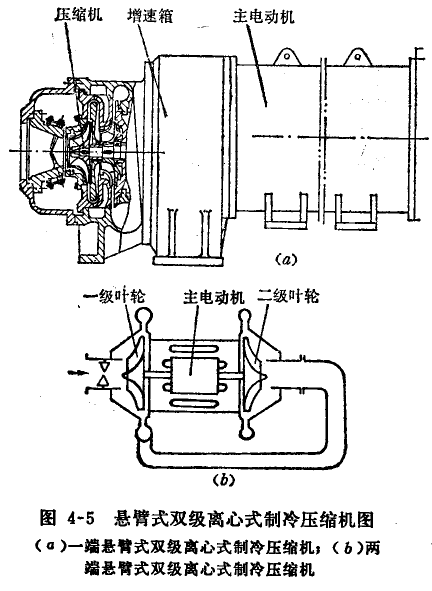

雙級壓縮式包括一端懸臂式（圖4-5a）、兩端懸臂式（圖4-5b）和兩端支掉式(圖4-6)。前者采用較多，增速箱根據需要有或無。

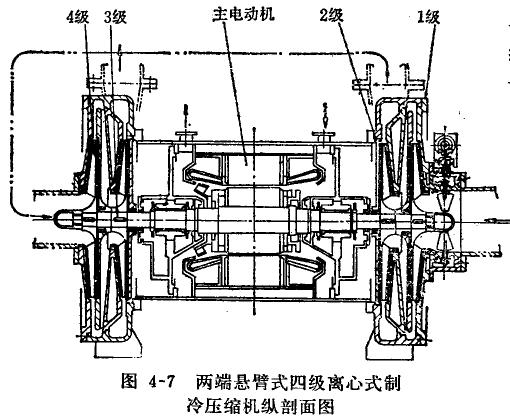

兩端懸臂式無增速裝置，兩級葉輪分別掛在主電動機軸兩端，兩級間有管路相通。由于壓縮機與主電動機轉速同步，轉速較低。圖4-7為兩蠟懸臂式四級離心式制冷壓縮機縱剖面圖。
3．全封閉型

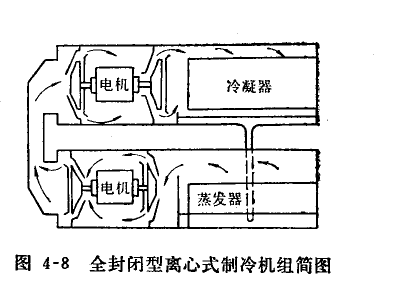

指整個制冷機組封閉在同一殼體內。一般用于小型空調用離心式制冷機組，優點是氣密性好，取消增速裝置因而結構簡單，噪聲低，振動小，外觀單一（見圖4-8）。
三、按蒸發器和冷凝器的組裝方式分類
有單筒型和雙筒型兩類。

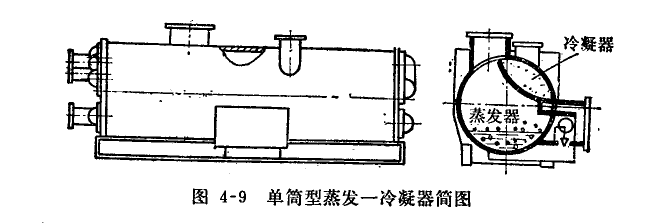

1．單簡型（圖4-9）
將蒸發器和冷凝器布置在同一筒體內，稱為單筒型蒸發一冷凝器。冷凝器位于上方，蒸發器位于下半部，其間有圓弧隔板分開。浮球閥室（節流裝置）位于筒體縱向中部下方。
單筒型式是現代空調用離心式制冷機組結構一體化的重要組成部分，已在世界上占絕對優勢。

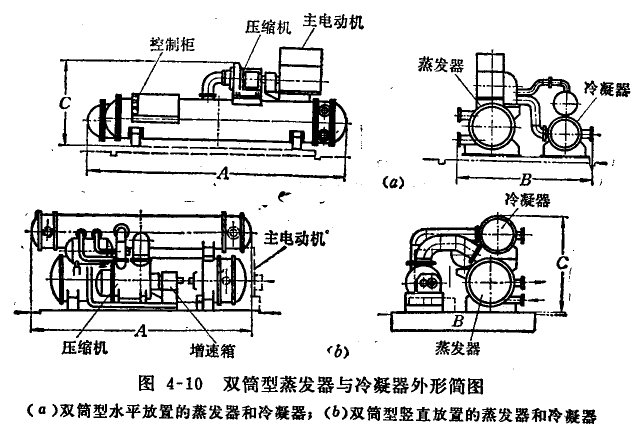

2．雙筒型（圖4-10）
當機組制冷量太小時，出于工藝制造上的困難，常做成雙筒型。蒸發器和冷凝器各一個筒體，采取上下或橫排安裝方式。目前空調用機組上，國外仍有廠家采用。但在相互有絕熱要求的低溫離心式制冷機組中廣泛使用。
