制冷設備的安裝準備工作和壓縮機主機安裝
安裝前的準備工作
安裝工作開始前，應具備全部設備和所需的技術資料，了解設計內容，編制安裝施工組織計劃，準備施工中的用水用電，并做好以下各項準備工作：
(1)認真做好制冷設備開箱檢查。檢查主體和零、部件等是否齊全和表面有無缺損及銹蝕情況，并做好開箱記錄。
(2)按照設計圖紙（或設備技術資料）檢查核對設備基礎位置、尺寸和全部土建預埋件及預留孔是否符合設計要求。
(3)活塞式制冷機輔助設備在安裝前或就位后，應用0.6MPa的壓縮空氣將內部徹底吹洗干凈，不得有污物、鐵屑等存留在設備內。

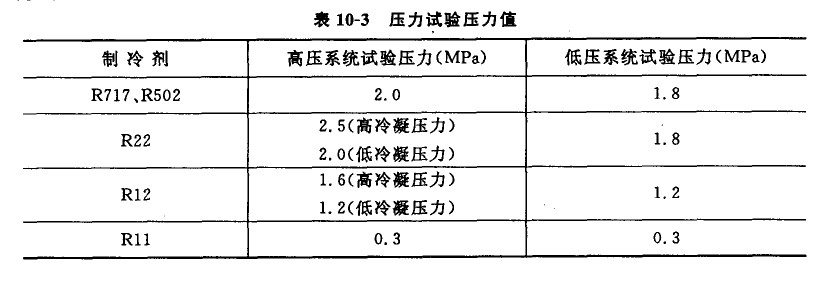

(4)對冷凝器、貯液器、蒸發器、油分離器等受壓容器應傲強度試驗和嚴密性試驗。制冷系統輔助設備試驗壓力見表10-3。對無產品合格證的受壓容器，未經檢驗合格時，嚴禁使用，不得安裝。

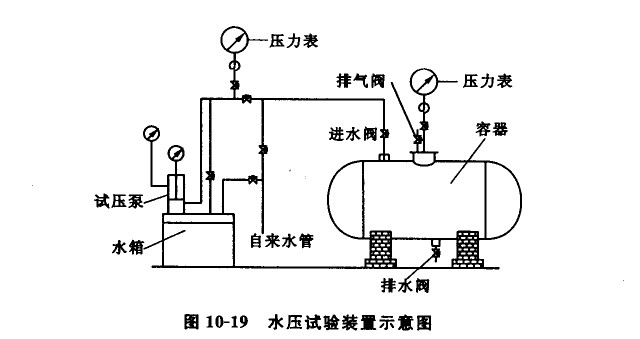

水壓試驗裝置如圖10-19所示．
由于氟利昂對系統中所含水分要求嚴格，有的熱交換設備盤管來回彎睡，水分不易清除，因此，在一般情況下不做水壓試驗，應做氣密性試驗。若對設備確實無把握，器做水壓試驗時，試壓后務必將水分清除干凈，然后邊抽真空邊干燥．如果設備外表漆層巳掉，生銹嚴重，應將銹層認真除去，然后補刷底漆兩遍待裝（漆層不宜過厚，而且要求均勻）．
(5)準備好安裝工具、吊裝設備和其他必要的物資等。
壓縮機的安裝
壓縮機安裝就位之前，應根據房間的墻、柱中心線，按圖紙要求尺寸劃出壓縮機的基礎中心線，如有多臺冷凍機時，應使中心線平行且對齊。用強度足夠的鋼絲繩吊裝壓縮機，一般是先安裝機體．然后以機體為基準再安裝電動機。因?yàn)橐话銠C(jī)體比電動機重，而且它要與其他設備用管路相互連接，而電動機的位置則可根據機體的具體位置作適當調整．機體的安裝分如下步驟：
(1)機體的就位安裝

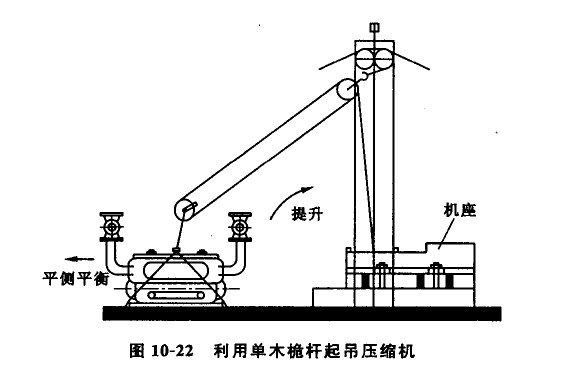

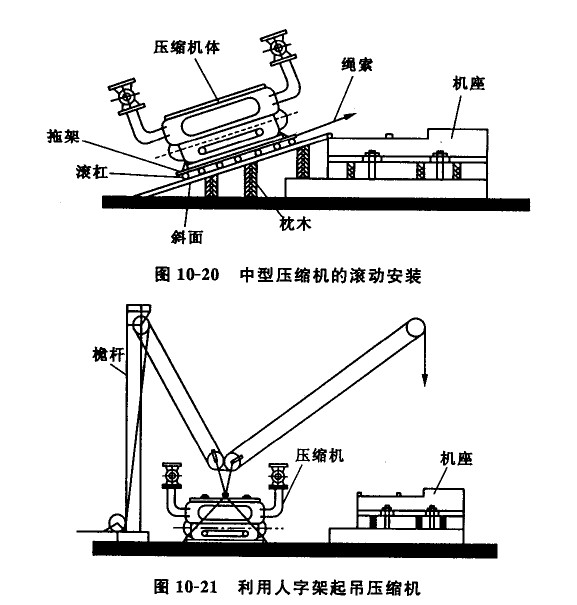

對于小型的壓縮機-可由2--4人抬起放到機座上}對于中型壓縮機，可用拖架和滾杠在斜面上滾動的方法運輸和安裝就位．如圖10-20所示。中型壓縮機如安裝場地寬闊，也可采用鏟車直接就位對于大中型壓縮機，可用兩木搭起重架，有時也可用單木桅桿滑輪組和在建筑物上掛滑輪組配合進行吊裝，如圖10-21和圖10-22所示。吊裝這些設備也可利用車間的起重設備，如用橋式起重機或電動葫蘆吊裝。 起吊運輸時，應正確選擇繩索的綁扎位置，吊繩的轉折處與設備接觸部位應以軟質材料襯墊，以防設備、機體、管路、儀表、附件等受損或擦傷油漆，且不可將繩索綁扎在壓縮機的各連接管、壓縮機軸和法蘭盤上．
機體的縱向中心線是以曲軸中心為準，機體的橫向中心線是以排氣管出口為中心。找正時，對準基礎中心線調整基體中心，使整臺機器符合設計位置要求。
(2)機體找平
將水平儀放在冷凍機的加工基準面上，利用墊鐵調至水平。安裝精度是機身縱橫向水平度均不應大予0. 2/lOOOmm。對于有公共底座的冷水機組，應按主機結構選擇適當位置作基準面。當然，精度越高越好。墊鐵與機底不能有間隙，使其受力均勻。
(3)電動機的安裝
安裝電動機的主要工作就是把電動機的中心線調整到與壓縮機的中心線在一條直線上。電動機與壓縮機軸的連接有皮帶輪連接和聯軸器連接，所以電動機安裝的主要工作就是皮帶輪或聯軸器的找正。
如果電動機和壓縮機無公共底盤，在安裝壓縮機的同時，將電機及電機導軌安裝好，并用拉線的辦法使電動機和壓縮機皮帶輪在一個平面上。若是直接傳動，還須調節電機和壓縮機的兩軸同心，其徑向偏差不大于0. 2～0. 3mm，否則彈性橡皮易壞，并會引起振動。
(4)地腳螺栓灌漿
壓縮機機體及電動機安裝好后，即可進行地腳螺栓灌漿。在灌漿前，必須全面復測各部位水平度，并做好墊鐵的隱蔽工程記錄，灌漿用的混凝土標號應高于基礎標號，一般采用細碎石混凝土。灌漿時，中間不得停頓，要一次澆完，灌漿中要分層搗實。操作時不能碰撞設備。灌完后要灑水養護，以免裂縫。養護時間隨溫度而定，但最少不能少于8天。待地腳螺栓混凝土凝固后，再調整墊鐵進行精平。精平合格后，擰蝸地腳螺栓（螺姆露出2～3扣），然后將墊鐵用電焊焊牢，最后進行二次灌漿。
