螺桿式冷水機組的組成結構

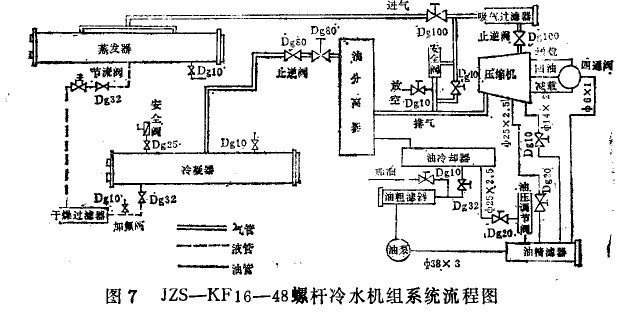

螺桿式冷水機組由螺桿冷壓縮機、冷水器和蒸發器等組成。螺桿制冷壓縮機為制冷量可無級調節的噴油螺桿壓縮機（見圖7），工質為R22。
螺桿壓縮機利用裝在機體內的一對相互嚙合的陰、陽轉子在旋轉時產生周期性的容積變化，以達到吸入、壓縮和排出冷媒的作用，它屬于容積式壓縮機。轉子采用單邊非對稱擺線一圓弧型線，具有較高的容積效率。為了減少壓縮氣體從兩轉子間及轉子與機體之間的泄漏，在壓縮機運轉時，向被壓縮的基元容積噴射潤滑油，可提高氣密性、降低排氣溫度、降低噪音。通常排氣溫度不高于1 00℃。油氣混合物從壓縮機排到兼作儲油器的油分離器中，分離效果可達99.99%以上。運轉安全可靠的轉子油泵，為螺桿壓縮機提供潤滑和噴油。
螺桿式冷水機組為進行能量調節，在螺桿的下部裝有滑閥，由四通閥控制，可以從15-100%實行無級制冷量調節，并能保證壓縮機處于零位起動，使啟動扭矩最小。
在轉子的兩端裝有鋼襯套，由滑動軸承承受徑向載荷。排氣側還裝有一對單列向心推力球軸承，承受軸向載荷。在主動轉子的吸氣端還裝有平衡活塞，以平衡軸向力，減少滾動軸承的負荷。
蒸發器為滿液式，采用紫銅臂，經機械加工成多孔管，設有電磁主閨、節流閥、回油閥和視液鏡。
冷凝器為臥式殼管式，采用紫銅管，經機械加工成鋸齒形翅片管，設有出液閥、放空閥、安全闊和視液鏡。蒸發器和冷凝器的長徑比較大，發揮了水平管放熱系數好的優點，同時減少了水側的阻力損失。
以上設備組裝成 螺桿式冷水機組整體，其優點是：機組結構緊湊、體積小、重量輕；運行平穩可靠、操作方便；排氣溫度低，一般不超過100℃；可在較高壓縮比的工況下運行，單級運行時，蒸發溫度可達-40℃；對濕行程不敏感，濕蒸汽或少量液體進入機內，沒有液擊的危險，但不允許長期帶液工作；制冷量可在15% -IOO嚦范圍內進行無級調節，當滑閥處于零位時，減荷啟動；機組易損件少，運行周期長，可以多工質使用。
