WJ-3.5型溫度繼電器
它的結構與WT-1226有明顯的區別，但就其工作原理來說是大致相仿的。

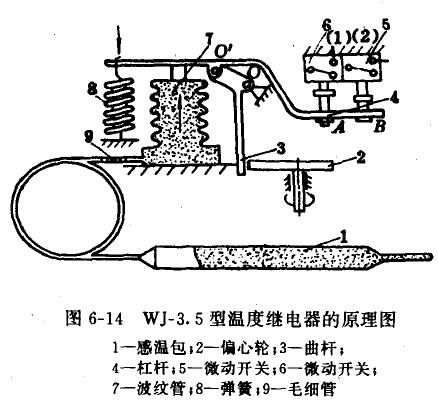

WJ-3.5型溫度繼電器的工作原理，如圖6-14所示。由感溫包l、毛細管9、波紋管7所組成的感溫機構，對杠桿4產生一個頂力，此頂力矩與彈簧產生的拉力矩相平衡，若被測介質的溫度低于調定值時，由于頂力矩小于拉力矩而使杠桿以O(shè)為支點逆時針方向轉動，杠桿將微動開關接下，可以切斷電源，停止電磁閥供液，反之，當被測介質溫度上升，則動作過程相反，使微動開關復位，使電磁閥電路導通，電磁閥開通供液。
溫度調定值的調整是由偏心輪2來控制的。當轉動偏心輪推動曲桿3向左移動時，由于曲桿以0點為支點作順時針方向轉動，把彈簧的拉力矩增大，這就使溫度調定值升高I反之，則可使溫度調定值降低。
它的差動溫度（即動作溫度差）是固定的，不能自行調整，一般為1—2℃。
它有兩只微動開關。一只用于制冷工況控制，另一只用于制熱（如有熱泵型空調器）工況的控制。
