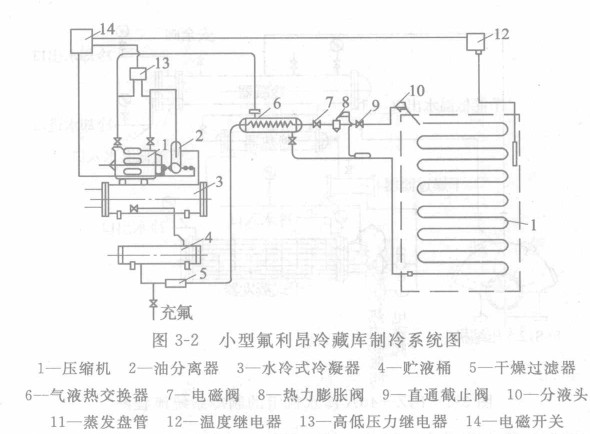

圖3-2為小型氟利昂冷藏庫的系統組成圖。壓縮機1從蒸發盤管11中吸氣，經壓縮，進入油分離器2，利用流速降低及離心力的原理和機械過濾的作用，將蒸氣中攜帶的油分離，然后進入水冷冷凝器3，冷卻冷凝成飽和液體貯存在貯液桶4中，貯液桶除使高低壓（液封）隔開外，還能貯存液體和調節供液量。

使用時液體制冷劑經貯液桶的出液閥進入干燥過濾器5，濾除制冷劑中的機械雜質和水分，以免引起系統在熱力膨脹閥處發生臟堵或冰堵。然后制冷劑再進入氣液熱交換器6，被從盤管出來的蒸氣過冷，它不僅防止壓縮機的液擊，而且提高制冷量和減少有害過熱。過冷后的液體制冷劑經電磁閥7，進入熱力膨脹閥8，電磁閥7在系統中起開閉作用，和壓縮機電動機同時動作。

壓縮機啟動時電磁閥通電開啟，使系統接通，壓縮機停機時，電磁閥斷電關閉，系統切斷，這樣可防止大量液體制冷劑進入蒸發盤管，以免下次壓縮機啟動時產生濕沖程。制冷劑經熱力膨脹閥8節流減壓后壓力和溫度都降低，然后經直通截止閥9和分液頭10分別進入冷庫的各組盤管11。截止閥9是為檢修熱力膨脹閥時，將它關閉，切斷系統，避免空氣進入系統或系統中的制冷劑大量外泄。

為保證運行的經濟和安全還裝了高低壓力繼電器13，使裝置的高、低壓力控制在某一數值，從而使高壓不致過高以保護機器的安全運行，低壓不致過低以保證運行的經濟性。溫度繼電器12是使庫溫控制在所需要的數值內。此外對冷量較大的制冷壓縮機，為了安全運行還裝有油壓繼電器和水量調節器。
