溴化鋰吸收式制冷機結構組成

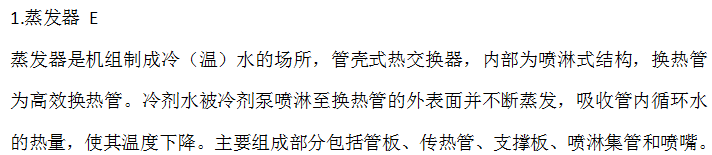

? 蒸發器、吸收器、低溫發生器、高溫發生器、冷凝器、高低溫?zé)峤粨Q器、屏蔽泵、真空泵、控制盤、燃燒器、凝水熱交換器、凝水疏水器、蒸汽調節閥、自動抽氣裝置組成。

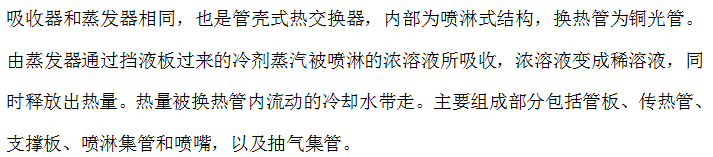

2.吸收器 A
3.低溫發生器 G2
低溫發生器也是管殼式換熱器，低溫發生器內部為噴淋式結構。稀溶液被噴
淋至換熱管外表面，由高溫發生器產生的冷劑蒸汽在換熱管內流動，加熱稀
溶液，同時并與產生的冷劑蒸汽一道流向冷凝器。主要組成部分包括管板、

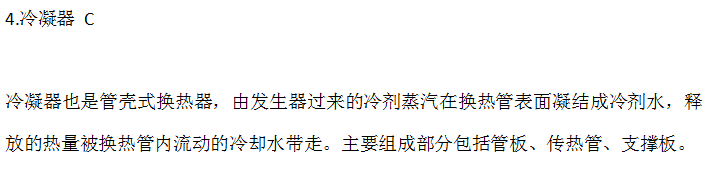

傳熱管、支撐板、噴淋集管和噴嘴。
5.高溫發生器 G1
高溫發生器是吸收式制冷機中非常關鍵的組成部分，通常作成為一個單體。主要
由筒體、管板、換熱管等組成。
