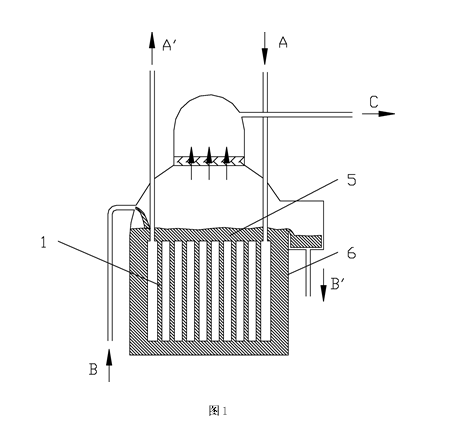

圖1為以往煙氣發生器結構示意圖。

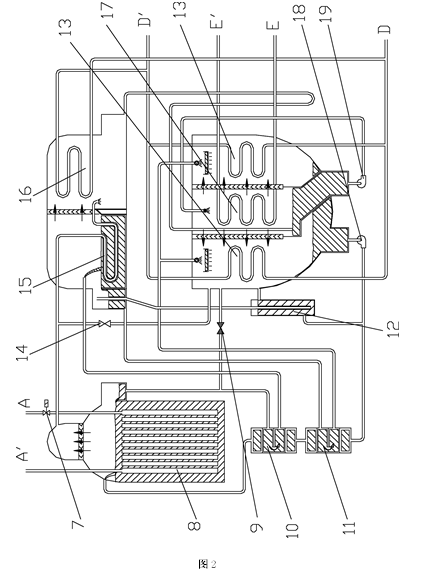

圖2為配置以往煙氣發生器的的排熱利用型溴化銼吸收式制冷機組結構示意圖。

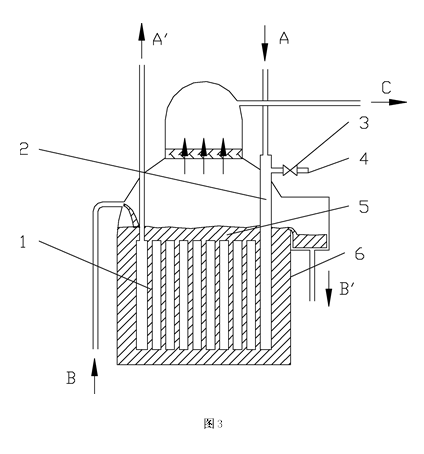

圖3為本實用新型帶通風管的排熱利用型溴化銼吸收式制冷機用煙氣發生器結構一示意圖。

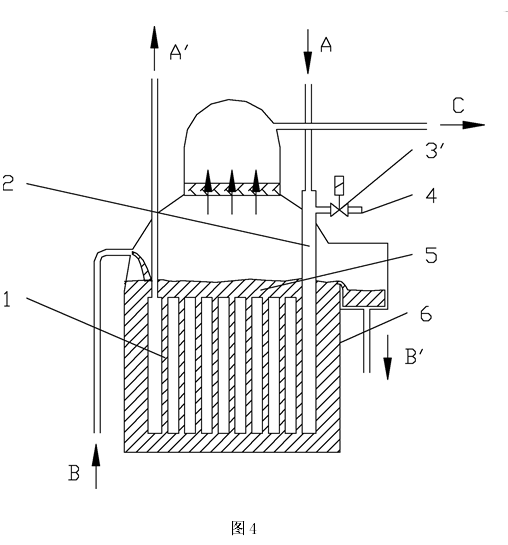

圖4為本實用新型帶通風管的排熱利用型溴化銼吸收式制冷機用煙氣發生器結構二示意圖。

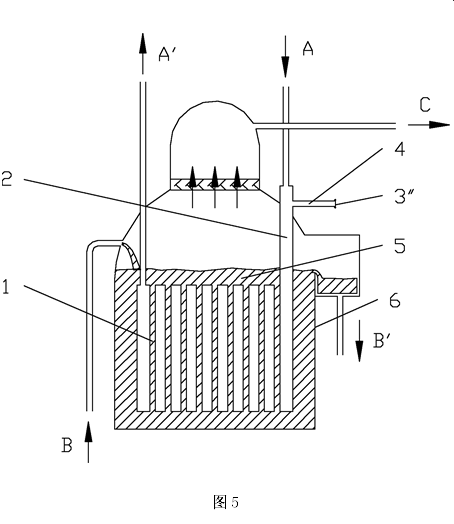

圖5為本實用新型帶通風管的排熱利用型溴化銼吸收式制冷機用煙氣發生器結構三示意圖。

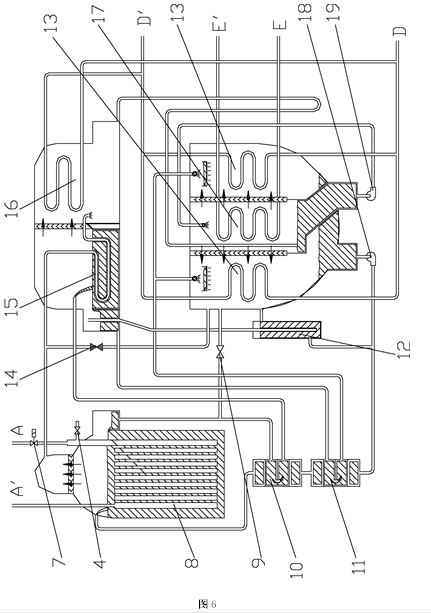

圖6為采用本實用新型煙氣發生器的排熱利用型雙效溴化銼吸收式制冷機組結構一示意圖。

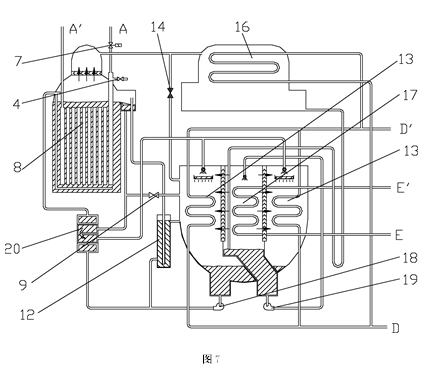

圖7為采用本實用新型煙氣發生器的排熱利用型雙效溴化銼吸收式制冷機組結構二示意圖。

圖中附圖標記：

余熱煙氣傳熱管束1、煙氣進口聯箱2、手動閥門3、電動閥門3’、密封蓋3"、通風管4、溶液5、筒體6、煙氣電動調節閥7、煙氣發生器8、溶液切換閥9、高溫?zé)峤粨Q器10、低溫?zé)峤粨Q器11、熔晶管12、吸收器13、蒸汽切換閥14、低壓發生器15、冷凝器16、蒸發器17、溶液泵18、冷劑泵19、煙氣進口A、煙氣出口A’、溶液進口B、溶液出口B’、蒸汽出口C、冷卻水進口D、冷卻水出口D’、冷（熱）水進口E、冷（熱）水進口E’。
