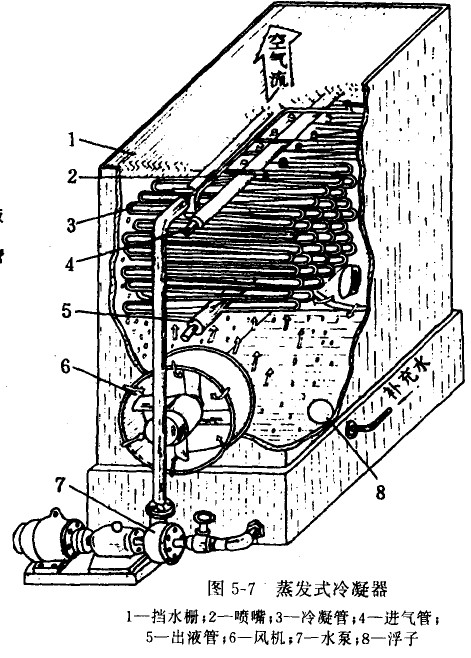

蒸發式冷凝器的結構簡圖如圖5-7所示。它主要利用水蒸發時吸收熱量而使管內制冷劑蒸氣冷凝。制冷劑蒸氣由上部進入蛇形盤管，冷凝后的液體從盤管的下部流出。冷卻水貯于箱底部水池中，用浮球閥保持一定的水位。水池中的冷卻水用水泵送到噴水管，經噴嘴噴淋在傳熱管的外表面上，形成一層水膜。水膜中部分水吸熱后蒸發為水蒸氣被空氣帶走，未蒸發的水仍滴回水池內。在箱體上方裝有擋水柵，用來阻擋空氣中夾帶的水滴，以減少水的飛散損失。水池中的水由于水的蒸發而不斷減少，同時水中的含濃鹽度也不斷增加，故需要經常補充經過軟化處理的冷卻水。

為了強化盤管的放熱效果，在冷凝器的側面裝有軸流式風機，使空氣強制流經盤管，把產生的水蒸氣帶走，以提高冷卻效果。這是送風式的。除此之外，還有一種將風機裝在箱體頂上，做成吸風式的。其優點是箱體內維持負壓，水的蒸發溫度比較低。缺點是風機和電機均處于潮濕氣流中，容易被腐蝕。

蒸發式冷凝器的鋼管傳熱管外表面需鍍鋅。

一般蒸發式冷凝器的冷凝溫度t近似等于35—37℃，空氣流速3～4m/s，噴嘴前水壓0.05～0-1MPa(表壓)．配風量是(40～45m3/s)/1000kW冷凝器負荷，循環水量為(0．01～0.017m3/s)/1000kW冷凝器負荷，補充水量約為循環水量的5%～10%。
