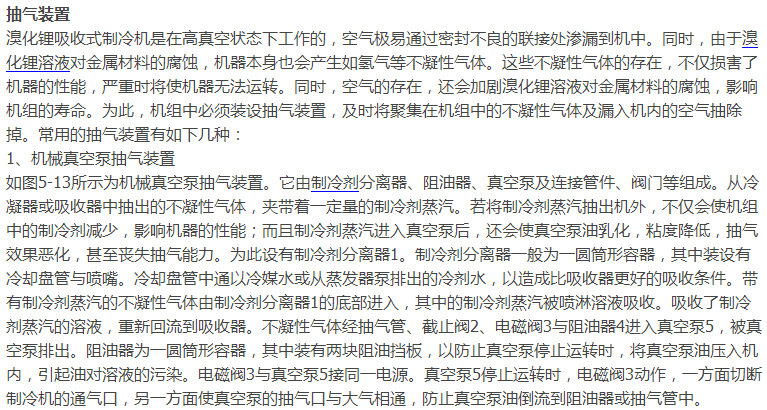

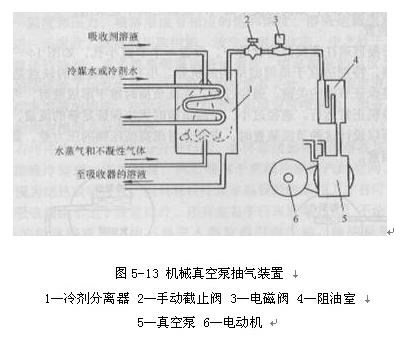

溴化鋰吸收式冷水機組的抽氣裝置和節流裝置
節流裝置

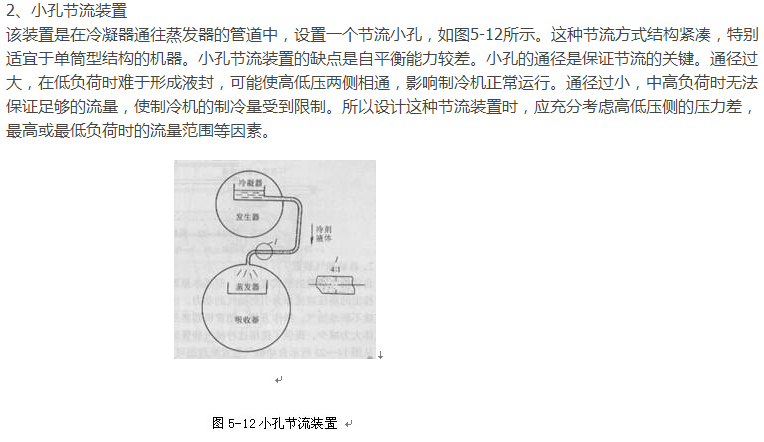

節流裝置是一個重要部件。它有多種型式?？梢允轻槧罟?jié)流閥，浮球閥、U形管或小孔節流元件。溴化鋰吸收式制冷機中最常用的是U形管和小孔節流元件。
1、U形管節流裝置

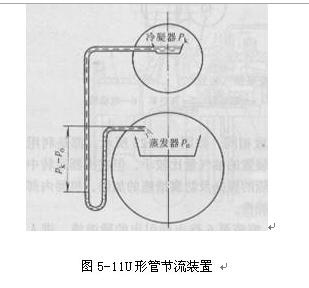

U形管節流裝置結構簡單、工作可靠、流量調節幅度寬，是溴化鋰吸收式制冷機中應用最早、最廣的節流裝置。我國生產的單效機或兩效機都采用這種節流方式。由圖5-11可知，U形管的高度是保證節流的關鍵，其值與冷凝器、蒸發器間的壓力差（pk－pO）有關。一般情況下，冷凝器與蒸發器的壓差大約為9.8kPa，因此，U形管的高度略高于1m即可。其管徑則是根據機組的制冷量而定。這種節流裝置的缺點是外形尺寸較大，結構不夠緊湊，對于壓差較大的兩側，如高壓發生器與冷凝器之間不宜采用。
