直燃式溴化鋰吸收式冷溫水機組—無電動循環泵的冷溫水機組
無電動循環泵的冷溫水機組一般為小能量機組，有制取冷、熱風的風冷式和制取冷、溫水的水冷式兩種結構。這種制冷機的特點如下：
1．運轉安靜，噪音低；
2．用于制冷與取暖，用途廣；
3．故障少，壽命長，壽命一般為壓縮式制冷機的2倍，
4．氣密性好，管理與維護方便；
5．無運動部件，運轉安全可靠。

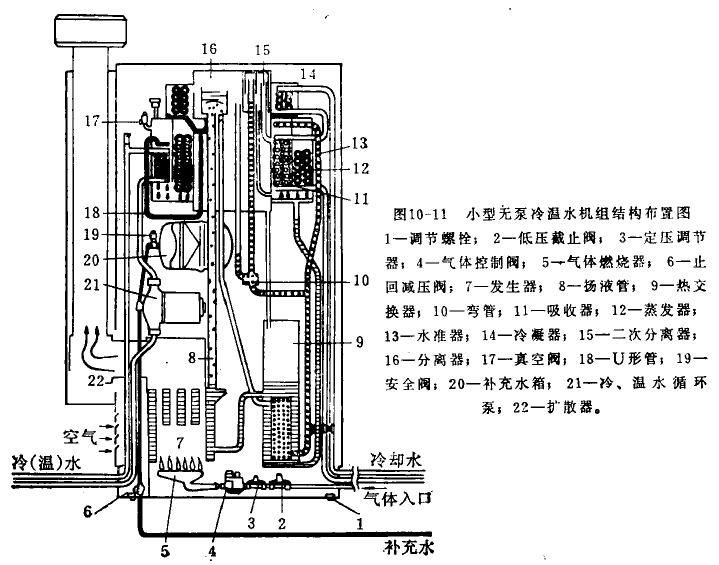

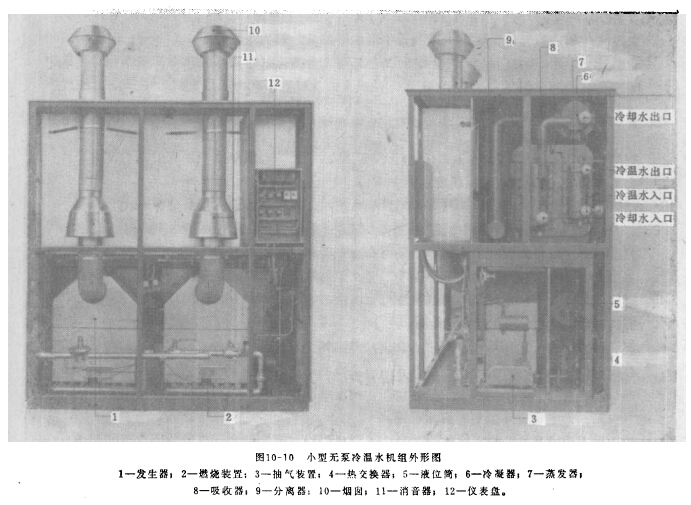

由于上列特點，這種機器在國外發展較快，特別適用于室內單元空調系統。其最小制冷量為6000千卡／時，取暖量為10000千卡／時，最大制冷量為155000千卡／時，最大取暖量為220000千卡／時。圖10-10為小型無泵冷溫水機組的外形圖，圖10-11為又一型式的內部結構圖。這種機組的作用原理如圖10-12、10-13所示?，F(xiàn)簡介如下。

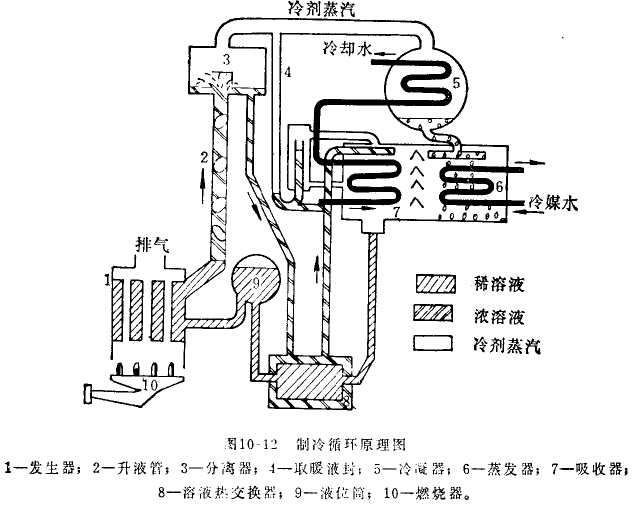

1．制冷循環
(1)通過油或燃氣的燃燒，加熱發生器中的稀溶液至沸騰狀態，冷劑蒸汽從溴化鋰溶液中分離而出，兩者成泡沫狀通過揚液管上升至分離器?？梢岳斫?，該上升力代替了循環泵而成為溶液循環的原動力，因而，揚液作用構成了這種機器區別于前述吸收式制冷機的主要之點。
(2)上升至分離器中的溴化鋰溶液，通過擋板后進一步與冷劑蒸汽分離。一方面．濃溶液通過熱交換器進入吸收器，另一方面分離出的冷劑蒸汽進入冷凝器中冷凝。
(3)冷劑蒸汽在冷凝器中被冷卻介質（空氣或冷卻水）冷凝。冷劑水通過小孔節流后進入蒸發器進行制冷。
(4)在蒸發器中，冷劑水吸收了被冷卻介質（空氣或冷媒水）的熱量后蒸發成冷劑蒸汽，然后進入鄰近的吸收器。被冷卻介質溫度降低后送至空調部門。
(5)在吸收器中，來自熱交換器的濃溶液吸收冷劑蒸汽后成稀溶液狀態，利用其位差，通過熱交換器進入發生器，循環不斷進行。
2．取暖循環

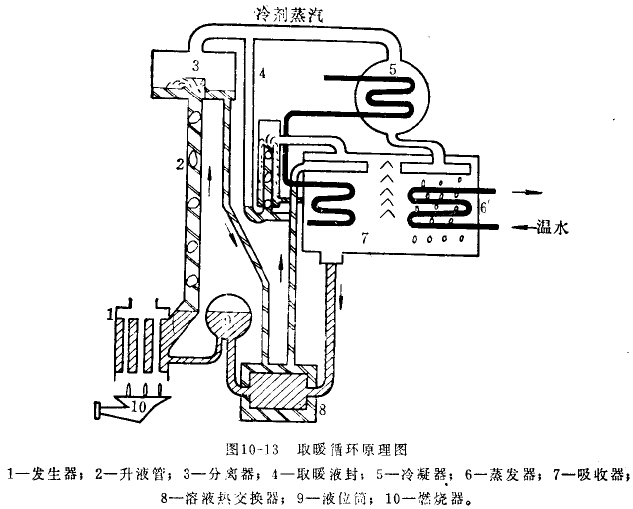

只要截斷吸收器與冷凝器中流動的冷卻介質，即可進行取暖循環并制取熱量。吸收器與冷凝器中的冷卻介質被截斷后，玲凝器的冷凝壓力升高，U形彎管穿通。由分離器來的高溫冷劑蒸汽通過U形彎管直接進入吸收一蒸發器中，用來加熱蒸發器中的冷卻介質（溫水或風）。此時，蒸發器起冷凝器的作用。冷劑蒸汽放出熱量后凝結成水，由蒸發器流至吸收器，并在吸收器中與由熱交換器來的濃溶液相混合而成稀溶液。稀溶液再利用其位差通過熱交換器流至發生器，完成循環過程。

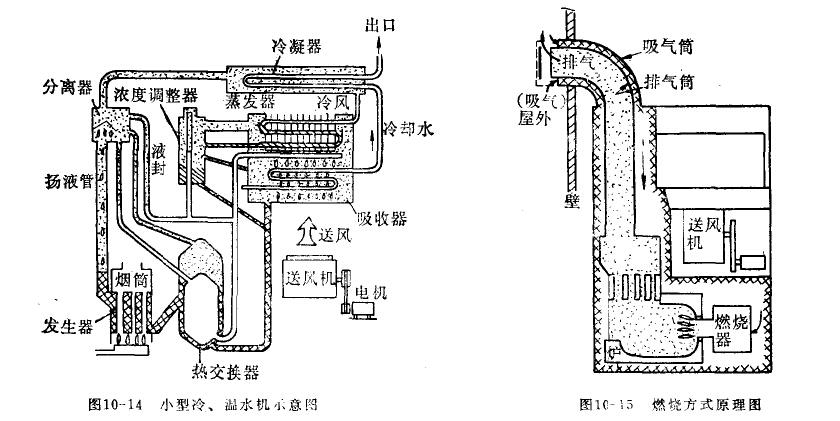

圖10-14為又一結構型式，蒸發器采用翅片管，冷劑水在管內流動，管外通以冷風。冷風直接送至室內空調。為使運轉穩定，設置了濃度調整器。
圖10-15為這種結構的燃燒方式原理圖。其中采用平衡式燃燒，即吸氣側與排氣側的氣壓經常保持予平衡狀態，以避免大氣風速和風向的影響。吸排氣管置于屋外，和室內保持氣密。這種方式還可進一步利用排氣的熱能來提高經濟性。
揚液管的設計是機組設計中的關鍵所在，運轉中，冷劑發生量與揚液量均隨熱源溫度和冷卻水溫度而變化。如熱源溫度降低，溶液溫度低予揚液必需的溫度而高于發生溫度時，則只能產生冷劑蒸汽，不能起到揚液的作用，循環就無法進行。這也是運轉中常產生的故障之一。同樣，若熱源溫度超過設計值，雖發生的冷劑量增加，但制冷量不一定能成比例的增加，未被分離的冷劑蒸汽則混在溶液中，降低了溶液的濃噓與吸收能力，反而使機組的’效率降低。冷卻水溫度直接影響到冷凝壓力，從而也影響冷劑發生量。為此必須進行熱源與冷卻水的控制。
