制冷換熱器-全熱交換器
空調房間內空氣品質會逐步下降，需不斷引入人室外新風并排走部分室內空氣，以保持并提高室內空氣品質。新風和排風之間有一定的能量差，有效地利用它，是空調運行的節能措施之一。全熱交換器就是這種能量回收設備，分為轉輪式和板翅式兩類。全熱交換是指換熱心體能夠?qū)諝獾娘@熱和水蒸氣含量均進行吸收或釋放的換熱功能。

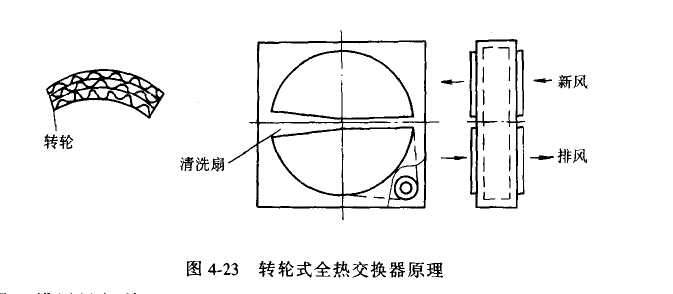

圖4-23示出轉輪式全熱交換器原理。轉輪是用噴涂氯化鋰的鋁箔及非金屬膜、特殊紙等材質做成蜂窩狀，外形成輪形并轉動。輪子上半部通過新風、下半部通過室內排風。如在冬季，排風的溫濕度高于新風，排風經過轉輪時，使輪心材質的溫度升高，水分含量增多。當輪心材質經過清洗扇轉至與新風接觸時，輪心便向新風放出熱量和水分，使新風升溫增濕；而在夏季，輪心的工作與之相反，減低新風的溫、濕度，提高排風的溫、濕度。
當新風量、排風量相等時，迎面風速2—4m/s，轉輪轉速為10r/min，使用空氣溫度范圍-5-40℃條件下，轉輪式全熱交換器的熱回收效率為70%-85%。

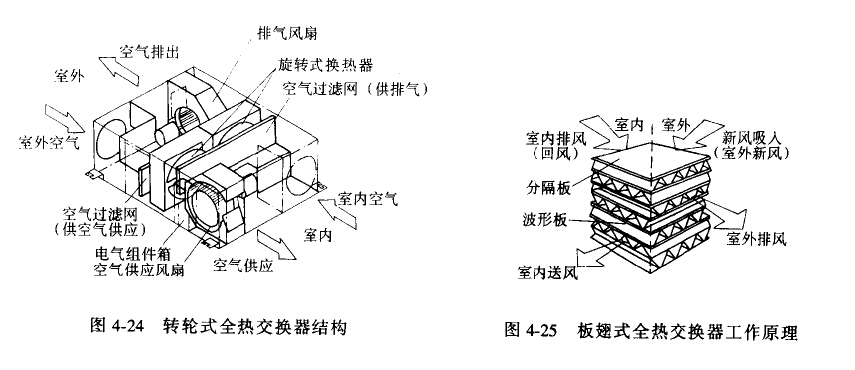

圖4-24是日立公司的轉輪式全熱交換器，它的熱交換效率為64%-70%，排廢氣比例達75%以上。
板翅式換熱器的結構與板式換熱器相似，只是在平板間通道內加裝許多鋸齒形、梯形等翅片，通常系由鋁材制成，但它只能進行顯熱交換。全熱板翅式換熱器的隔板材質采用特殊加工的紙或膜。當隔板兩側氣流之間存在溫度差和水蒸氣分壓力差時，兩氣流之間就產生傳熱和傳質的過程，進行全熱交換。
由圖4-25的原理圖可知，當室內空調排風和新風分別呈正交叉方式流經換熱心體時，由于分隔板兩側氣流存在著溫度差和水蒸氣分壓力差，兩股氣流通過分隔板時呈現傳熱傳質現象，引起全熱交換過程，通過分隔板的熱交換過程屬透過型全熱交換過程。夏季運行時，新風從空調排風獲得冷量，使溫度降低，同時被空調風干燥，使新風含濕量降低；冬季運行時，新風從空調室排風獲得熱量，溫度升高，同時被空調室排風加濕。這樣，通過換熱心體的全熱交換過程，讓新風從空調排風中回收了能量。
