溴化鋰吸收式制冷機的兩效（雙效）制冷循環
溴化鋰吸收式制冷機制冷時所利用的熱能可以是高勢的新鮮蒸汽或燃油、燃氣，也可以是低勢的廢汽、廢熱水、地熱水等等。當所利用的熱能為高勢的熱源，如6公斤/平方厘米（表）以上的蒸汽對，由于加熱介質（蒸汽）的溫度較高，發生器中溶液的沸騰溫度（或發生壓力）也可相應地提高。但對于以前所介紹的普通（或稱單效）溴化鋰吸收式制冷機，因受溶液結晶的限制，溶液溫度不可能太高（一般在100℃左右）。因此，往往將壓力較高的蒸汽節流，減壓至1公斤/平方厘米（表）左右再加以利用。這樣，不僅要增加節流設備，而且造成了節流過程中的熱量損失，使熱能的利用效率大為降低。為了充分利用高勢的熱源，提高機組的熱效率，必須采用兩效（也稱兩重效）制冷循環，與之相應的機器則稱為兩效溴化鋰吸收式制冷機。
兩效溴化鋰吸收式制冷機與單效的不同之處是：它裝有高壓與低壓兩只發生器和兩只溶液熱交換器。高壓發生器用6～10公斤/平方厘米（表）的蒸汽或燃油、燃氣來加熱，前者稱蒸汽兩效，后者稱直燃兩效。而它產生的冷劑蒸汽則再次用作低壓發生器的熱源。這樣，不僅有效地利用了冷劑蒸汽的潛熱，而且減少了機器的排熱量，因而制取單位冷量所需的加熱量（蒸汽量或燃料耗量）與冷凝器的熱負荷均可減少，機組的熱效率大為提高。根據計算和實際測量的數據，加熱量約為普通溴化鋰制冷機的2/3冷凝器的熱負荷約為1/2，熱力系數可高達0. 95以上（普通溴化鋰吸收式制冷機約0.7左右）。

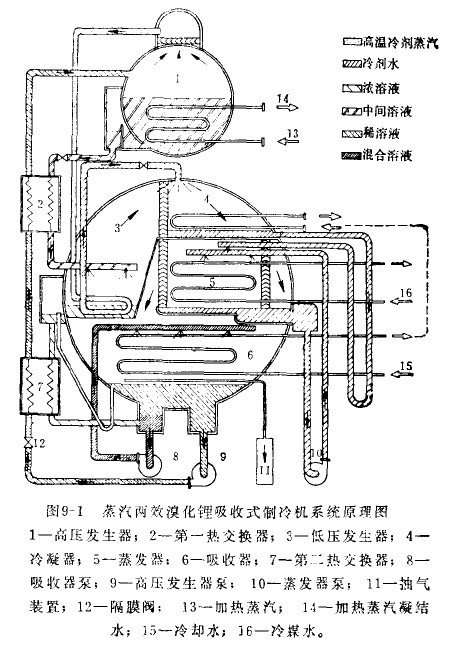

圖9-1所示為蒸汽兩效溴化鋰吸收式制冷機系統原理圖。與直燃兩效溴化鉀吸收式制冷機相比，兩者的差別只是高壓發生器的加熱方式和相應的結構型式有所不同，而它們的工作原理和制冷循環則是一樣的。
兩效溴化鋰吸收式制冷機，通常由高壓筒和低壓筒兩部分所組成。高壓簡為高壓發生器，低壓筒根據壓力的不同又分隔成上下兩部分，上面為冷凝器與低壓發生器，下面是蒸發器和吸收器。
高壓發生器下部由管簇組成（直燃式則由燃燒室和煙道所組成），上部為擋液裝置和汽囊。低壓筒各部分的結構情況和普通溴化鋰吸收式制冷機完全相同。
